Moteur de portail coulissant : choix et installation

Pour choisir un moteur de portail coulissant, partez du portail réel : poids, longueur, fréquence d’utilisation, pente, prise au vent et qualité du déplacement manuel. La limite principale est qu’une motorisation ne corrige ni un rail déformé ni un point dur. Le dimensionnement relève de la notice du modèle retenu ; la pose électrique, les réglages de sécurité et la conformité finale peuvent nécessiter un installateur qualifié.

Vérifier d’abord le portail manuel

Un portail coulissant doit fonctionner correctement avant l’installation du moteur. Faites le contrôle dans cet ordre, portail déverrouillé et zone dégagée :

1. Observer le rail : il doit être propre, stable et sans obstacle visible. Vérifiez aussi qu’il ne présente pas de déformation susceptible de ralentir les galets.
2. Contrôler les galets : recherchez un jeu anormal, une rotation irrégulière, une usure visible ou une fixation desserrée.
3. Vérifier le guidage supérieur : le portail doit rester guidé sans être serré au point de créer un frottement permanent.
4. Examiner les butées : elles doivent arrêter mécaniquement le portail en position ouverte et fermée, sans être remplacées par le moteur.
5. Déplacer le portail à la main : il doit avancer sans point dur, à-coup, bruit inhabituel ou effort qui augmente fortement à un endroit précis.
6. Contrôler l’environnement : retirez les gravillons, végétaux, boue et objets qui peuvent entrer dans le rail ou gêner le passage.

Un moteur de portail coulissant entraîne le vantail, mais ne compense pas un portail déformé, un rail mal positionné ou des galets défectueux. Dans ce cas, le moteur risque de forcer, de s’arrêter prématurément ou de transmettre des efforts anormaux à la crémaillère et à sa fixation.

Signes imposant une reprise ou l’arrêt — Vérifier d’abord le portail manuel

Arrêtez le contrôle et ne motorisez pas le portail si vous constatez :

• un portail qui se bloque toujours au même endroit ;
• un rail descellé, fortement déformé ou instable ;
• un galet qui ne tourne pas correctement ;
• un guidage supérieur qui frotte ou retient le vantail ;
• une butée qui bouge ou ne joue plus son rôle ;
• des bruits métalliques répétés, des claquements ou des grincements importants ;
• une odeur de chaud, une pièce qui s’échauffe ou une trace de frottement marquée ;
• un mouvement qui devient brutal, instable ou difficile à contrôler ;
• une structure visiblement affaiblie, fissurée ou déformée.

L’action immédiate consiste à arrêter la manœuvre, immobiliser le portail dans une position sûre et éloigner les personnes de sa trajectoire. Ne forcez pas le déplacement et ne laissez pas le moteur compenser l’anomalie.

Une reprise de la voie, du guidage ou de la structure doit être confiée à un professionnel du portail ou de la serrurerie-métallerie. Transmettez-lui des photographies du rail, des galets, des butées, du guidage supérieur et des zones de déformation, ainsi qu’une description de l’endroit où l’effort augmente. Les désordres liés au support et aux ouvrages peuvent aussi être rapprochés des ressources de l’Agence Qualité Construction, dans leur champ de prévention des pathologies du bâtiment.

Dimensionner avec une marge adaptée

Le moteur doit rester dans les limites prévues par la notice du modèle choisi. Il faut mettre en regard :

• le poids réel du portail ;
• sa longueur de déplacement ;
• la fréquence d’utilisation ;
• le caractère résidentiel ou intensif de l’usage ;
• la présence d’une pente ;
• la prise au vent, notamment pour un portail plein ;
• la qualité du roulement et du guidage ;
• l’alimentation prévue par le système, en 230 V ou en 24 V selon le matériel retenu.

La longueur à considérer correspond au déplacement effectif du vantail entre ses positions d’ouverture et de fermeture, et non à la seule largeur visible de l’entrée. Le poids à retenir est celui du portail équipé de ses accessoires concernés, et non une estimation visuelle.

Un portail ajouré laisse davantage passer l’air qu’un portail plein, mais cela ne suffit pas à valider un moteur. La pente, les frottements, l’exposition et la rigidité du vantail peuvent modifier les efforts. Une motorisation annoncée pour un usage résidentiel ne doit pas être transposée automatiquement à un usage fréquent ou intensif.

La « marge » ne consiste pas à choisir une puissance au hasard. Elle consiste à ne pas exploiter le moteur à la limite de la capacité indiquée pour la configuration concernée. La décision finale doit rester compatible avec la notice, les conditions de pose et les dispositifs de sécurité du fabricant.

L’alimentation ne se déduit pas de l’apparence du moteur. Un système alimenté en 230 V et un système en 24 V n’impliquent pas les mêmes raccordements, protections ni modalités d’intervention. Le branchement doit suivre la notice du matériel retenu ; toute intervention sur l’alimentation fixe doit être réalisée hors tension et par une personne compétente.

Données nécessaires avant le calcul — Dimensionner avec une marge adaptée

Avant de comparer les motorisations, consignez les éléments suivants :

• Longueur du vantail et course réelle : relevez-les sur le portail installé, entre les positions mécaniques d’ouverture et de fermeture.
• Poids du portail : recherchez cette donnée dans les documents de fabrication ou faites-la déterminer par un professionnel si elle n’est pas connue.
• Type de remplissage : notez si le portail est ajouré, semi-ajouré ou plein, car la prise au vent n’est pas identique.
• Fréquence d’utilisation : indiquez le nombre de manœuvres attendu et le contexte résidentiel ou plus soutenu.
• Pente et qualité du roulement : observez le déplacement manuel et faites contrôler le support si le portail accélère, ralentit ou force.
• Alimentation disponible : vérifiez le tableau, le cheminement prévu et les prescriptions de la notice du moteur.
• Environnement de pose : repérez l’exposition au vent, l’humidité, la présence d’eau dans la zone du massif et les obstacles autour de la course.
• Limites du moteur : reportez les valeurs de poids, longueur, usage et conditions de pose indiquées pour la référence exacte.

Une valeur isolée ne suffit pas. Un portail dont le poids respecte la limite publiée peut rester inadapté si sa course est longue, si son mouvement est freiné, si la pente est défavorable ou si l’usage prévu dépasse le domaine résidentiel.

Distinguez les informations utilisées : la notice constitue une prescription fabricant pour le produit concerné ; le poids ou la longueur relevés sont des données propres au chantier ; le choix final résulte d’une analyse de la configuration. Les règles et évaluations techniques générales peuvent être consultées auprès du CSTB, mais elles ne remplacent pas la notice du moteur ni l’examen du portail réel.

Préparer fondation et crémaillère

La fondation doit fournir un support stable au moteur et à sa platine. Elle doit être positionnée hors d’une zone où l’eau s’accumule et permettre un réglage précis de l’alignement. La platine réglable facilite le positionnement du moteur par rapport à la crémaillère, sans faire porter le poids du portail sur le pignon.

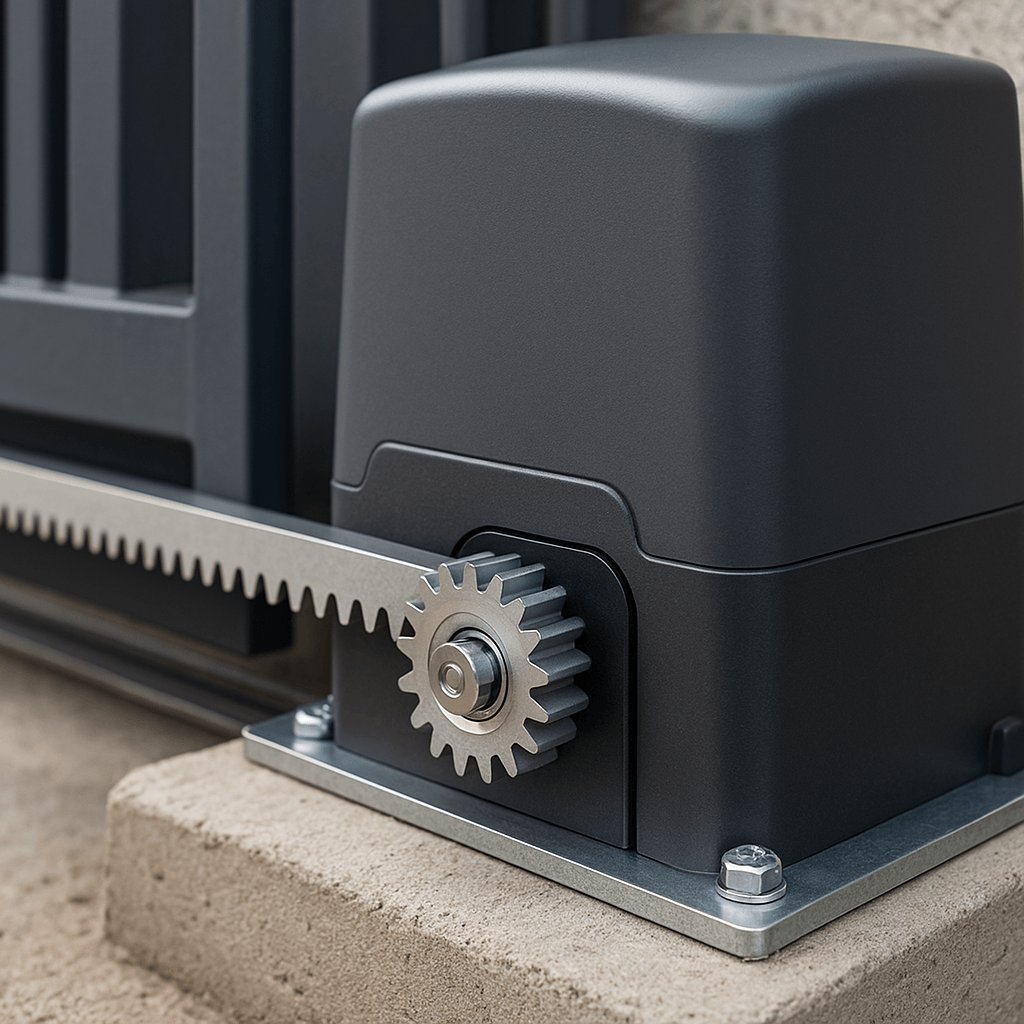

La crémaillère est la pièce dentée fixée au portail. Elle transmet le mouvement du pignon du moteur au vantail. Elle doit rester alignée sur toute la course et respecter le jeu prévu par la notice. Le pignon doit entraîner la crémaillère sans devenir un support vertical du portail.

Procédez ainsi :

1. Repérez l’emplacement du moteur en tenant compte de toute la course du portail.
2. Vérifiez que le massif est stable, plan et à l’écart des ruissellements ou stagnations d’eau.
3. Positionnez la platine sans bloquer immédiatement tous les réglages.
4. Présentez le moteur et contrôlez l’alignement du pignon avec la crémaillère.
5. Fixez les éléments de crémaillère dans l’axe du portail, sans créer de marche entre deux longueurs.
6. Réglez le jeu prescrit par la notice sur plusieurs points de la course.
7. Contrôlez que les butées mécaniques arrêtent le vantail avant que le moteur ne travaille en contrainte.
8. Faites parcourir le portail à la main pour vérifier que la transmission reste régulière.

Les erreurs les plus fréquentes sont une crémaillère trop haute ou trop basse, un jeu irrégulier, des raccords entre éléments qui accrochent le pignon et une platine insuffisamment rigide. Elles peuvent provoquer du bruit, une usure accélérée, des arrêts intempestifs ou un déplacement non maîtrisé.

Vérifications qui font évoluer la décision — Préparer fondation et crémaillère

Relevez, avant la fixation définitive :

• la planéité et la stabilité du massif ;
• la distance entre le plan de fixation et l’axe de la crémaillère ;
• l’alignement de la crémaillère sur toute la course ;
• la position des raccords entre éléments ;
• la présence d’un jeu régulier entre pignon et crémaillère ;
• la position des butées mécaniques ;
• les zones où le portail force ou change de bruit.

Si le jeu varie fortement, ne compensez pas en serrant le moteur contre la crémaillère. Reprenez le support, l’alignement ou la fixation. Si le portail porte sur le pignon, corrigez d’abord le guidage et la hauteur de la crémaillère. Si un raccord accroche, rectifiez-le avant tout branchement et avant la programmation des courses.

Ne fermez pas un habillage et ne recouvrez pas le massif avant d’avoir photographié la platine, les fixations, le cheminement des câbles et l’alignement de la transmission. Ces éléments faciliteront une reprise ou une maintenance ultérieure.

Installer les dispositifs de sécurité

La motorisation doit être pensée avec ses dispositifs de protection, et non ajoutée après le fonctionnement du moteur. La configuration peut comprendre :

• des cellules photoélectriques ;
• une limitation d’effort prévue par le système ;
• un bord sensible si l’analyse des risques le justifie ;
• un feu ou clignotant selon le contexte ;
• une commande placée hors de la zone dangereuse ;
• un déverrouillage manuel accessible en cas de coupure ou de panne.

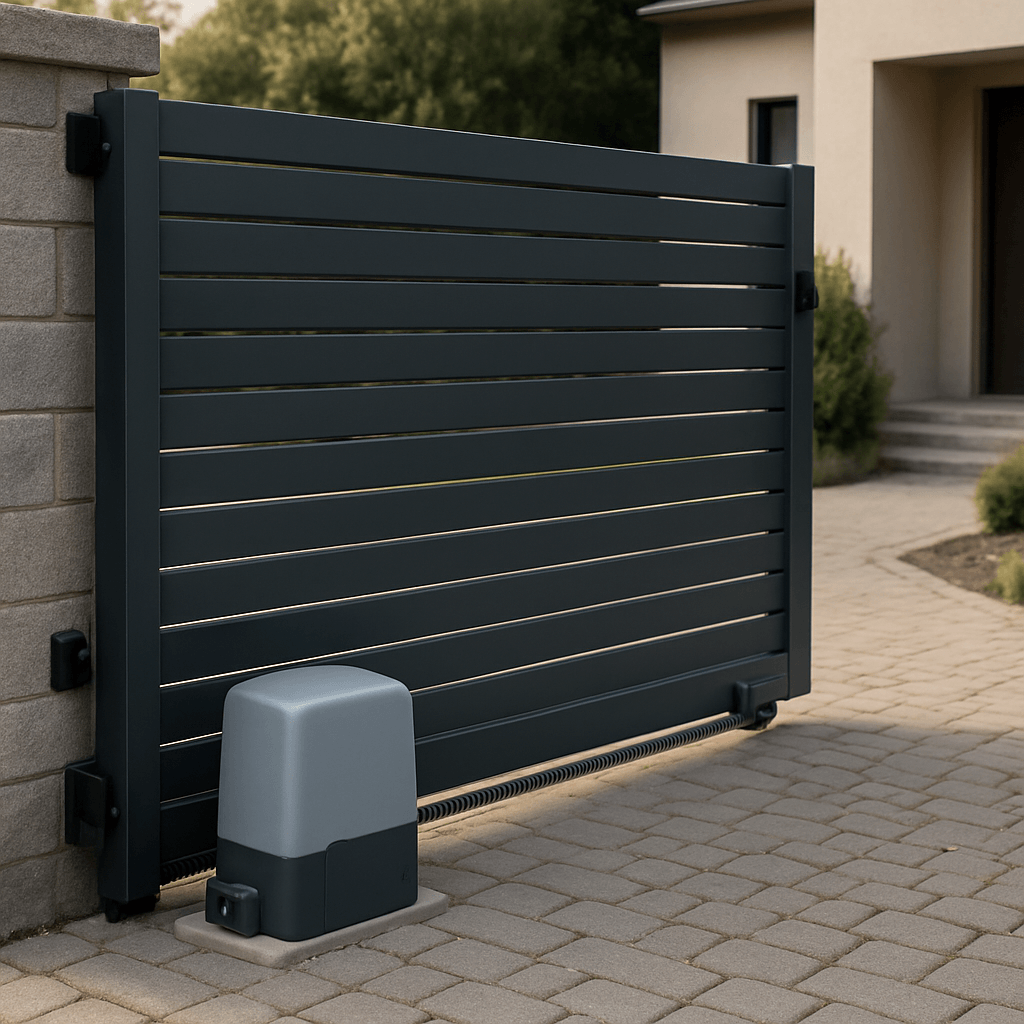

Les cellules doivent être placées de manière à surveiller la zone prévue par la notice, avec des supports stables et un alignement conservé. Une cellule mal positionnée, masquée ou exposée à des chocs peut rendre la détection inefficace.

L’ordre de pose est le suivant :

1. terminer les reprises mécaniques du portail ;
2. stabiliser le moteur, la platine, la crémaillère et les butées ;
3. préparer les cheminements et traversées de câbles sans les exposer aux frottements ;
4. installer les cellules et les autres accessoires prévus ;
5. réaliser les raccordements conformément à la notice du modèle ;
6. régler les courses et les ralentissements ;
7. tester les réactions aux obstacles, les cellules, l’arrêt et le déverrouillage ;
8. faire vérifier la conformité de l’installation par un installateur compétent.

Le support doit être stable, accessible pour les réglages et protégé contre les chocs prévisibles. Ne neutralisez jamais une cellule pour faire fonctionner le portail et ne modifiez pas une protection afin de résoudre un défaut de réglage.

La conformité à l’EN 12453 ne se déduit pas du seul fait que le portail fonctionne. Elle doit être évaluée par un installateur, en tenant compte de l’installation complète, de ses usages et de l’analyse des risques. Les textes officiels applicables peuvent être recherchés sur Légifrance ; ils ne remplacent pas l’évaluation de la configuration réelle.

Points singuliers à traiter pendant la pose — Installer les dispositifs de sécurité

Portez une attention particulière aux interfaces suivantes :

• raccord entre deux éléments de crémaillère ;
• extrémités de la crémaillère ;
• passage des câbles entre le moteur, les cellules et les commandes ;
• traversées dans le massif ou les supports ;
• fixation des cellules sur des poteaux susceptibles de bouger ;
• zones de fermeture et d’ouverture accessibles aux personnes ;
• position du déverrouillage par rapport à la zone de mouvement ;
• raccordement des accessoires au coffret du moteur.

Avant de masquer un câble ou de fermer un support, vérifiez qu’il est protégé contre l’arrachement, le pincement et le frottement. Photographiez les passages et les fixations. Contrôlez également que les cellules restent en vis-à-vis, que le feu est visible depuis la zone concernée et que la commande ne place pas l’utilisateur dans la trajectoire du vantail.

Imposez une reprise si un câble est écrasé, si une cellule bouge, si une fixation présente du jeu, si une traversée crée une arête coupante ou si un accessoire ne peut pas être entretenu sans démontage excessif. Une protection inaccessible ou mal positionnée ne doit pas être considérée comme validée.

Programmer et tester

La programmation intervient après la fin des réglages mécaniques et la pose des dispositifs de sécurité. Suivez l’ordre prévu par la notice du moteur :

1. définir les positions d’ouverture et de fermeture ;
2. régler les ralentissements lorsqu’ils sont prévus ;
3. vérifier que les butées mécaniques arrêtent correctement le portail ;
4. tester l’arrêt sur commande ;
5. tester la réaction à un obstacle selon la procédure du fabricant ;
6. interrompre le faisceau des cellules et vérifier la réaction attendue ;
7. simuler une coupure secteur en utilisant le dispositif prévu ;
8. actionner le déverrouillage manuel puis remettre le portail en fonctionnement normal ;
9. effectuer plusieurs cycles d’observation dans la zone dégagée.

Un essai satisfaisant ne se limite pas à l’ouverture et à la fermeture. Observez les à-coups, les bruits, les arrêts avant butée, les ralentissements, la réaction des cellules et le comportement après réarmement. Le portail ne doit pas continuer une manœuvre alors qu’une protection commandée par la notice doit l’interrompre.

Arrêtez les essais si le portail force, dépasse sa butée, repart de manière inattendue, ne réagit pas à une cellule ou si le déverrouillage ne permet pas de le manœuvrer en sécurité. Ne neutralisez pas une protection pour terminer la programmation.

Conservez une fiche de mise en service avec :

• la référence exacte du moteur ;
• les réglages retenus ;
• les essais réalisés ;
• les anomalies corrigées ;
• les photographies des fixations et des accessoires ;
• les consignes de déverrouillage ;
• les opérations de maintenance à prévoir selon la notice.

Si un défaut concerne le câblage, la limitation d’effort, la conformité ou l’analyse des risques, transmettez ces éléments à un installateur de portail ou à un électricien compétent. La remise en service doit intervenir seulement après correction et nouvel essai complet.
