Branchement d’une prise RJ45 : câblage et test

Pour réussir le branchement d’une prise RJ45, prévoyez un câble d’installation monobrin et une prise compatibles, reliez chaque prise en étoile au coffret de communication, puis appliquez la même convention T568A ou T568B aux deux extrémités. Les paires doivent rester torsadées près du connecteur. La limite du simple testeur est qu’il vérifie la continuité, pas les performances complètes de la liaison.

Choisir câble et prise compatibles

Le câble et la prise RJ45 doivent appartenir à une gamme compatible : même catégorie annoncée, même niveau de blindage si le câble en possède un, et connecteurs adaptés au type de câble. Pour une installation fixe, choisissez un câble monobrin, conçu pour être raccordé dans un noyau ou un panneau de brassage. Les cordons souples ne sont pas destinés au même usage.

Avant l’achat, relevez sur les emballages ou les fiches techniques :

• la catégorie du câble et de la prise ;
• la présence ou l’absence d’un blindage ;
• la mention câble monobrin pour le câble installé dans les murs ;
• la compatibilité du noyau avec le diamètre de la gaine et des conducteurs ;
• les indications de préparation, de dénudage et de rayon de courbure ;
• la possibilité de raccorder le câble dans un coffret ou un panneau compatible.

La catégorie annoncée pour un produit ne garantit pas, à elle seule, le résultat de la liaison complète. Le système dépend aussi du câble posé, des noyaux, du panneau de brassage, des cordons, de la qualité des raccordements et du cheminement. Une prise compatible avec un câble donné peut devenir difficile à utiliser si la gaine est trop épaisse ou si le rayon de courbure imposé par le fabricant n’est pas respecté.

Pour une installation résidentielle fixe, privilégiez donc un ensemble homogène plutôt qu’un assemblage de composants choisis séparément. La solution devient inadaptée si le noyau n’accepte pas le diamètre du câble, si le type de blindage ne correspond pas aux connecteurs ou si le câble ne peut pas être posé sans être écrasé, plié fortement ou tiré.

Critères qui peuvent inverser le choix — Choisir câble et prise compatibles

Un câble blindé n’apporte pas automatiquement un meilleur résultat qu’un câble non blindé. Il devient pertinent seulement si les connecteurs, le panneau et le coffret permettent d’assurer la continuité du blindage. À l’inverse, installer un câble blindé avec des éléments non compatibles peut compliquer la pose sans assurer le fonctionnement attendu du blindage.

Le choix peut aussi changer selon la configuration :

• pose fixe dans une cloison ou une gaine : câble monobrin et prise ou noyau prévus pour ce raccordement ;
• liaison visible ou exposée aux manipulations : vérification de la protection mécanique et du rayon de courbure indiqué par le fabricant ;
• réseau avec équipements alimentés par Ethernet : test du réseau et du PoE après raccordement, sans se limiter à la continuité ;
• coffret équipé d’un panneau blindé : association avec un câble et des prises permettant une continuité de blindage.

Sur la fiche technique, recherchez d’abord la catégorie, le type de blindage, le diamètre accepté par le noyau et les consignes de préparation. La fiche doit aussi préciser les conditions de raccordement. Une solution est à écarter si ces informations ne correspondent pas au câble réellement prévu ou si le fabricant ne prévoit pas son utilisation dans la configuration retenue.

Les ordres de câblage indiqués plus loin proviennent de la page de câblage RJ45 de Legrand, exploitée dans le dossier au 4 septembre 2026. Cette page présente un principe général et ne remplace pas la notice du noyau exact choisi.

Préparer le cheminement

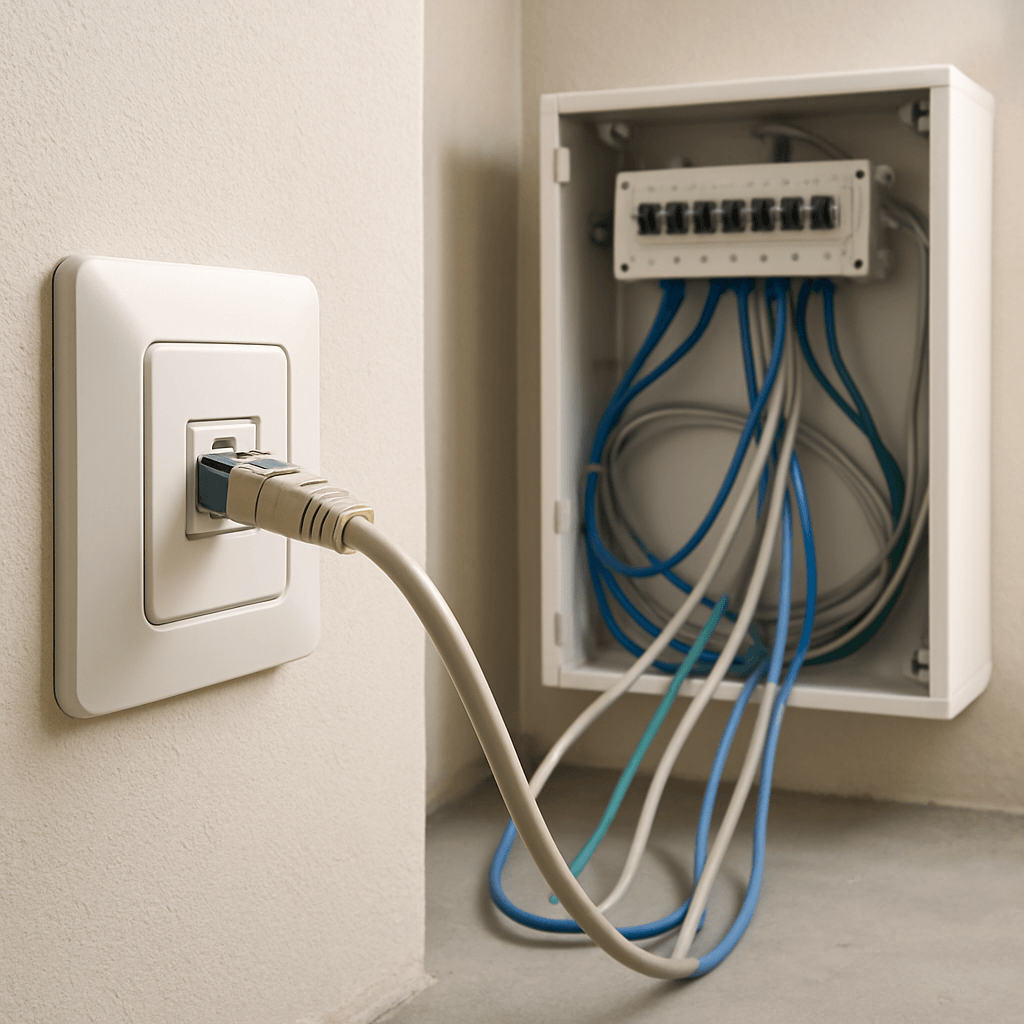

Reliez chaque prise murale directement au coffret de communication : c’est une topologie en étoile. Ne faites pas transiter une prise par une autre et ne réalisez pas de dérivation improvisée. Au coffret, chaque câble doit aboutir sur le port ou le panneau correspondant à la prise repérée.

Avant de tirer le câble, définissez le parcours complet entre la prise et le coffret. Séparez le cheminement des câbles de communication des circuits de puissance selon les règles applicables à l’installation et les indications du fabricant. Le câble ne doit pas être écrasé, pincé ni soumis à une traction durable.

Procédez dans cet ordre :

1. repérez l’emplacement de la prise et le port correspondant dans le coffret ;
2. identifiez le parcours, les traversées et les changements de direction ;
3. vérifiez que la gaine, la boîte ou le support ne comprime pas le câble ;
4. prévoyez une longueur suffisante pour raccorder les deux extrémités sans tirer sur les conducteurs ;
5. posez le câble en respectant le rayon de courbure indiqué par son fabricant ;
6. repérez les deux extrémités avant de refermer la prise ou le coffret.

La longueur permanente doit rester maîtrisée : un excédent important et mal rangé peut créer des courbures serrées, tandis qu’un câble trop court impose une traction sur le raccordement. Ne forcez pas le câble derrière le noyau et ne le coincez pas sous la plaque de finition.

Vérifications qui font évoluer la décision — Préparer le cheminement

Relevez concrètement :

• le nombre de prises à raccorder ;
• le port disponible dans le coffret pour chacune ;
• le type de support traversé ;
• les passages communs avec des câbles de puissance ;
• les points où le câble risque d’être comprimé ou fortement courbé ;
• l’identification prévue pour chaque extrémité.

Si le parcours permet une liaison directe et protégée jusqu’au coffret, conservez cette configuration. Si un passage impose une contrainte mécanique ou une proximité non prévue avec la puissance, modifiez le cheminement avant de câbler. Ne masquez pas le câble tant que son repérage et son raccordement futur ne sont pas clairs.

La séparation avec les circuits de puissance doit être traitée selon la configuration réelle, la NF C 15-100 applicable et les indications du guide d’installation utilisé pour le chantier. Les sources fournies ne détaillent pas ici les distances ou dispositions particulières : n’en déduisez donc pas une valeur universelle.

Câbler selon T568A ou T568B

Choisissez une seule convention et utilisez-la aux deux extrémités de chaque liaison. Un câblage T568A d’un côté et T568B de l’autre modifie l’ordre des paires ; il ne faut donc pas mélanger les conventions sur une même liaison.

Les couleurs correspondent aux broches 1 à 8 de la manière suivante :

• T568B : blanc-orange, orange, blanc-vert, bleu, blanc-bleu, vert, blanc-marron, marron ;
• T568A : blanc-vert, vert, blanc-orange, bleu, blanc-bleu, orange, blanc-marron, marron.

Ces séquences sont données par la page de câblage RJ45 de Legrand, exploitée au 4 septembre 2026. Elles constituent un ordre de référence ; le noyau installé peut présenter les emplacements différemment selon sa conception.

Ne vous fiez pas à la position visuelle des contacts. Suivez le code imprimé sur le noyau, car son orientation interne varie selon la marque. Cette précaution est également signalée dans le guide de réseau de communication résidentiel de Schneider Electric, exploité au 4 septembre 2026. La page est générale et ne remplace pas le repérage du modèle utilisé.

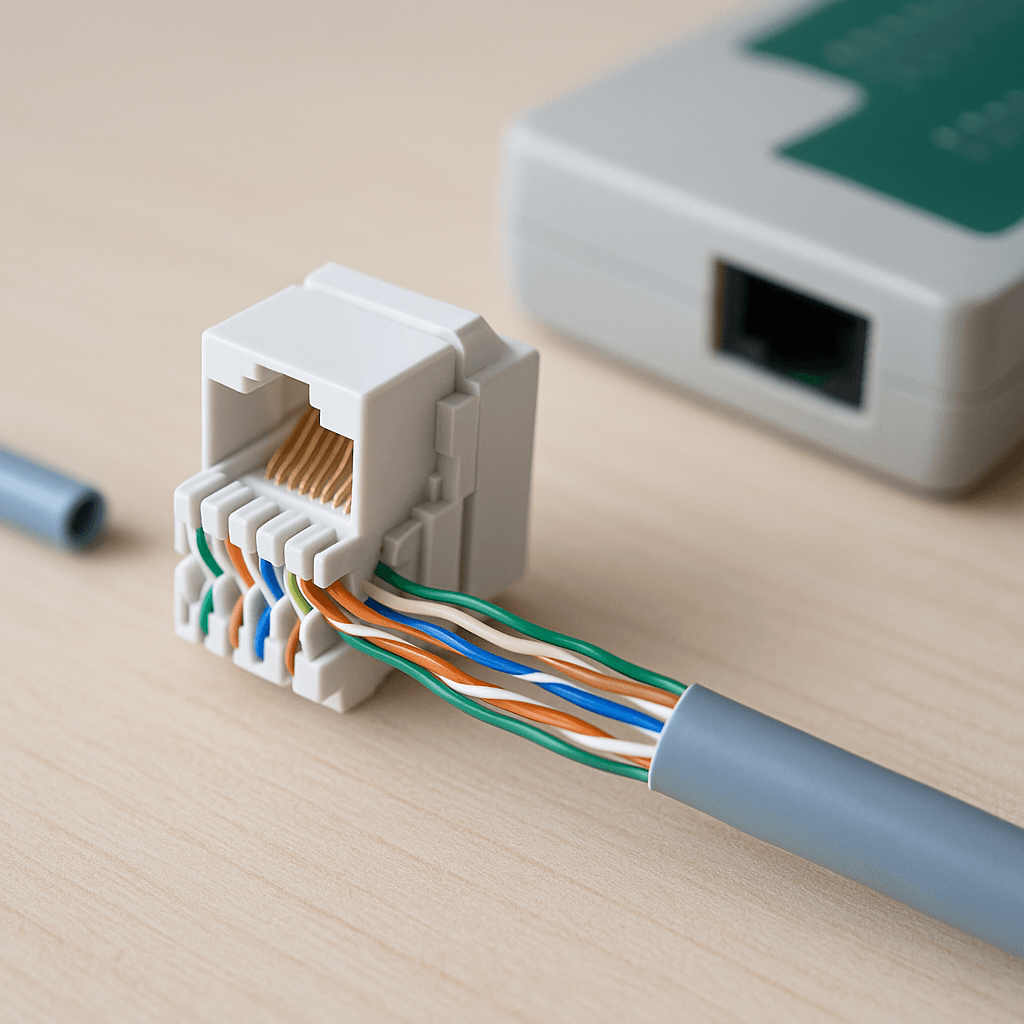

Pour chaque extrémité :

1. ouvrez la prise ou le noyau selon la notice ;
2. identifiez le schéma T568A ou T568B retenu ;
3. placez chaque conducteur dans la borne correspondant à sa broche ;
4. conservez les paires torsadées aussi près que possible du raccordement ;
5. ne dénudez pas davantage que nécessaire ;
6. refermez le noyau sans écraser la gaine ;
7. reproduisez exactement le même schéma au coffret.

Les paires torsadées sont constituées de deux conducteurs enroulés ensemble. Leur torsade contribue au fonctionnement de la liaison ; la détorsader largement au niveau de la prise ou du panneau dégrade la qualité du raccordement. Une inversion de conducteurs peut provoquer une erreur de câblage, une paire mal affectée ou une liaison qui ne fonctionne pas correctement.

Vérifications qui font évoluer la décision — Câbler selon T568A ou T568B

Avant de sertir ou de refermer, contrôlez trois éléments :

• la convention choisie ;
• le numéro de broche imprimé sur le noyau ;
• la correspondance entre la couleur du conducteur et ce numéro.

Si les couleurs ne correspondent pas à la convention retenue, arrêtez le raccordement avant de fermer la prise. Si le marquage du noyau semble inversé par rapport à sa position visuelle, ne déplacez pas les conducteurs au jugé : reprenez le code imprimé.

Après raccordement, étiquetez les deux extrémités avec un repère commun. Une prise identifiée « bureau » doit correspondre au port du coffret portant le même repère. Cela évite de rechercher ultérieurement la liaison par essais successifs.

Raccorder le blindage si présent

Si le câble est blindé, le raccordement doit être réalisé avec des connecteurs et un panneau compatibles. Le blindage doit conserver une continuité autour de la liaison, avec un contact prévu sur les éléments correspondants. Une continuité partielle, réalisée sur une seule extrémité ou avec un composant non compatible, peut rendre le blindage inefficace.

Préparez d’abord le câble en conservant sa gaine et son blindage aussi près que possible du point de raccordement. Suivez ensuite la notice du noyau pour positionner le drain, l’écran ou la partie métallique prévue par le fabricant. Refermez le connecteur ou le panneau afin que le contact soit maintenu sans écraser le câble.

Au coffret, la continuité du blindage et la liaison à la terre doivent correspondre à la conception du coffret et des éléments installés. Ne créez pas de raccordement improvisé sur une canalisation ou sur une partie métallique accessible. Si la conception du coffret ou la notice ne permet pas de déterminer le raccordement, faites intervenir un électricien ou un installateur réseau.

Cette opération est accessible à un particulier qui dispose d’un matériel clairement prévu pour le câble utilisé et d’une notice lisible. Elle devient plus délicate lorsque plusieurs éléments blindés sont associés, lorsque le coffret doit être intégré à une installation existante ou lorsque la continuité et la mise à la terre doivent être contrôlées avec un outillage spécifique.

Points singuliers à traiter pendant la pose — Raccorder le blindage si présent

Les points à examiner avant de fermer l’ouvrage sont les suivants :

• l’entrée du câble dans la prise ;
• l’entrée dans le coffret ou le panneau ;
• les raccords entre câble et noyau ;
• les traversées de cloison ou de boîte ;
• les changements de direction ;
• les extrémités où la gaine a été retirée.

À chaque extrémité, le blindage doit rester en contact avec l’élément prévu. Un écran interrompu, mal positionné ou maintenu seulement par une partie du connecteur impose une reprise avant la fermeture.

Contrôlez également que la gaine est maintenue, que les conducteurs ne sont pas tirés et que le couvercle ne comprime pas le raccordement. Photographiez le câblage du noyau et du coffret avant de poser les plaques de finition. Ces images permettent de retrouver la convention et le repérage sans rouvrir immédiatement l’installation.

Tester et documenter

Le contrôle doit commencer par un test de continuité. Utilisez un testeur adapté aux liaisons RJ45, avec un module à chaque extrémité. Le résultat doit permettre de repérer les conducteurs reliés dans le mauvais ordre, les inversions de paires ou les coupures.

Un test de continuité positif ne prouve pas que la liaison atteint une performance donnée. Il vérifie principalement que les conducteurs aboutissent aux contacts attendus. Si un débit contractuel ou une performance précise doit être démontré, une certification de la liaison est nécessaire ; elle mesure les performances complètes avec un appareil adapté.

Suivez une procédure reproductible :

1. Avant la fermeture : contrôlez la convention, le repérage, la tenue de la gaine, les torsades et le blindage s’il existe.
2. Après le raccordement : testez chaque prise avec son port correspondant au coffret.
3. En cas d’échec : relevez le numéro ou le symbole affiché par le testeur, puis inspectez les deux extrémités avant de recâbler.
4. Après correction : relancez le test sur la liaison complète.
5. Avant la mise en service : branchez le réseau, vérifiez la liaison entre l’équipement et le coffret, puis testez le PoE si un équipement alimenté par Ethernet est prévu.
6. Avant fermeture définitive : étiquetez la prise, le câble et le port, puis photographiez les raccordements.

Une coupure, une inversion de conducteurs, une paire mal positionnée ou un blindage mal raccordé exige une reprise. N’enfermez pas la prise derrière une finition si le testeur signale une anomalie. Si la continuité est correcte mais que le débit attendu ou le PoE ne fonctionne pas, ne concluez pas que le câblage est certifié : contrôlez les cordons, les équipements et la liaison complète, puis faites réaliser une certification par un professionnel équipé si la performance doit être établie.

Conservez avec les photos le repère de chaque prise, le port utilisé au coffret, la convention choisie et le résultat du test. Si une intervention professionnelle devient nécessaire, transmettez ces éléments ainsi que la référence du câble, des noyaux et du panneau installés.
