Hauteur d’évacuation d’un WC suspendu : quelle cote ?
Pour la hauteur d’évacuation d’un WC suspendu, Geberit indique un repère général compris entre 18 et 22 cm depuis le sol. Cette valeur ne constitue toutefois pas une cote universelle : l’installation doit reprendre la mesure prévue par le bâti-support et la cuvette choisis, depuis le sol fini jusqu’à l’axe du raccord. Cette mesure ne correspond pas à la hauteur d’assise. Avant de fermer le coffrage, il faut donc reporter le gabarit, contrôler le raccordement, la pente, la profondeur disponible et réaliser un essai complet.
Quelle hauteur prévoir pour l’évacuation d’un WC suspendu ?
Le repère de 18 à 22 cm est attribué à la page d’information de Geberit sur la hauteur d’un WC suspendu. Il s’agit d’un ordre de grandeur pour situer la sortie d’évacuation, et non d’une cote à appliquer automatiquement à chaque installation.
La mesure se prend :

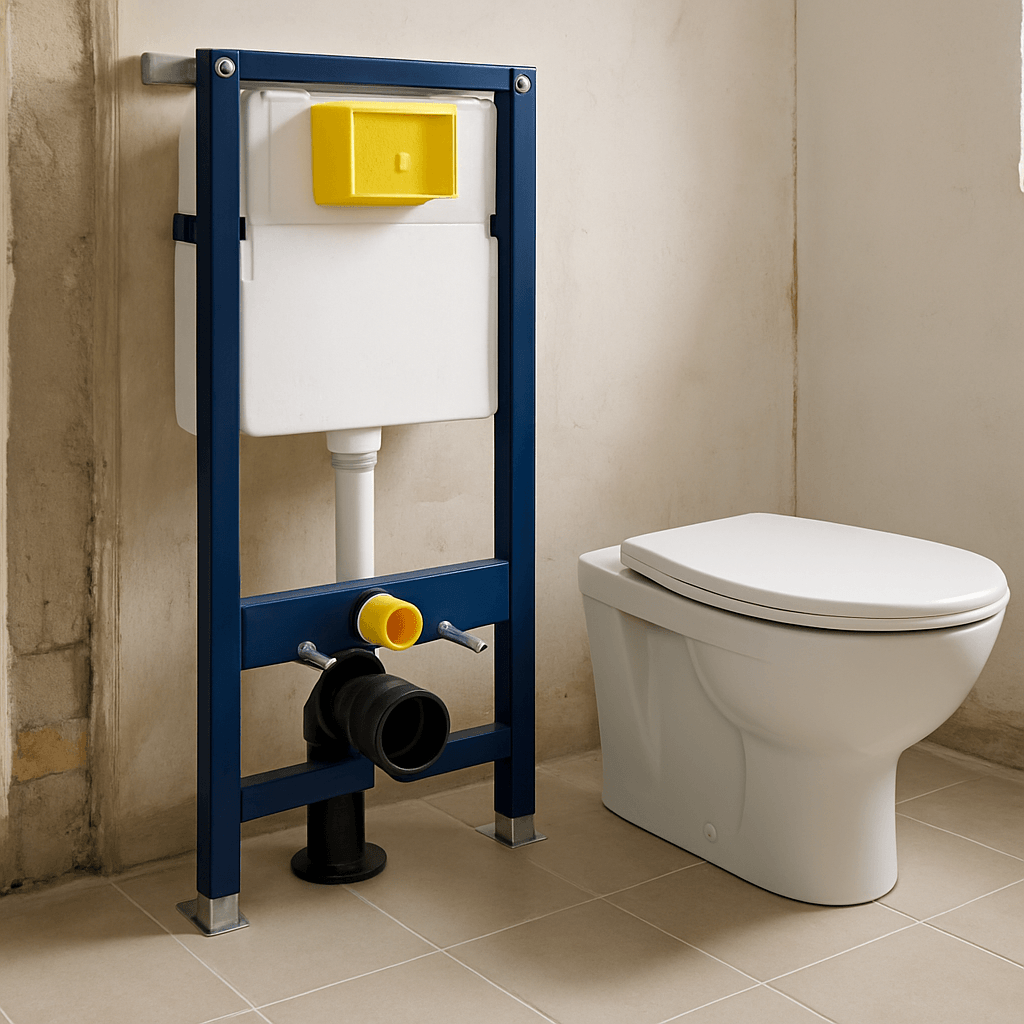

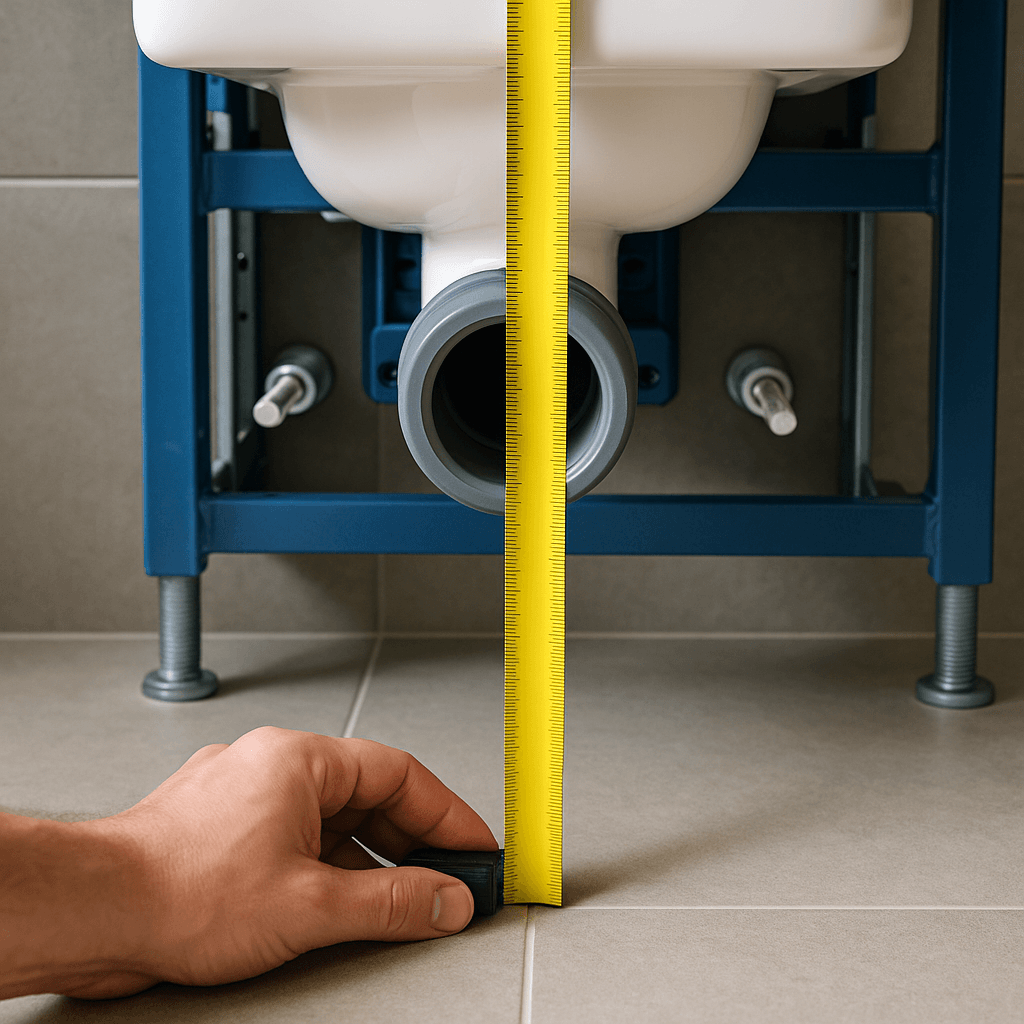

- depuis le sol fini, après prise en compte de la colle et du carrelage ;
- jusqu’à l’axe du raccord d’évacuation ;
- en tenant compte du bâti-support et de la cuvette retenus.
Le gabarit du modèle choisi reste prioritaire. Deux bâtis ou deux cuvettes peuvent prévoir des positions différentes pour le coude, les tiges de fixation ou le raccordement. La bonne cote est donc celle qui permet d’assembler les éléments sans contrainte et de conserver une évacuation correctement positionnée.
Il faut également distinguer deux situations :
- la sortie murale ou le collecteur déjà présent dans la pièce ;
- le coude d’évacuation intégré ou raccordé au bâti-support.
La cote de la canalisation existante ne correspond pas forcément à celle de l’axe prévu par le bâti. Avant de fixer ce dernier, comparez donc la position réelle de l’évacuation avec le plan ou le gabarit de l’ensemble choisi.
Quelles hauteurs ne faut-il pas confondre ?
Plusieurs repères se côtoient lors de la pose d’un WC suspendu. Les confondre peut conduire à un bâti mal positionné ou à un raccordement impossible.
| Mesure | Point de départ | Point d’arrivée | Document |
|---|---|---|---|
| Axe évacuation | Sol fini | Axe du raccord d’évacuation | Plan et gabarit du bâti ; repère général Geberit de 18 à 22 cm |
| Tiges de fixation | Sol fini ou repère prévu par le bâti | Axe des tiges ou position de fixation de la cuvette | Gabarit du bâti et de la cuvette |
| Repère du bâti | Sol fini | Repère de réglage indiqué sur le châssis | Notice du bâti-support |
| Hauteur d’assise | Sol fini | Partie supérieure de la cuvette | Réglage du bâti et modèle de cuvette |
L’axe d’évacuation sert à positionner le raccordement. Les tiges de fixation servent à recevoir la cuvette. Le repère du bâti aide à régler le châssis par rapport au sol. La hauteur d’assise concerne, elle, la position d’utilisation de la cuvette.
L’épaisseur de la colle et du carrelage doit être intégrée dès le traçage. Si vous mesurez depuis la dalle brute alors que le revêtement n’est pas encore posé, tous les repères risquent d’être décalés. Ce décalage peut toucher à la fois l’évacuation, les fixations et la position finale de la cuvette.
Une hauteur d’assise adaptée au confort ou à un projet d’accessibilité ne permet pas, à elle seule, de déduire l’axe d’évacuation. Ces deux cotes peuvent évoluer selon les réglages et le modèle : le gabarit reste le document de référence.
Comment reporter la cote avant de fixer le bâti ?
Le traçage doit être réalisé avant la fixation définitive du bâti-support. Procédez dans cet ordre :
- Matérialisez le sol fini.
Tracez le niveau correspondant à la surface terminée, en intégrant l’épaisseur prévue pour la colle et le carrelage. - Lisez le plan et le gabarit.
Repérez séparément l’axe de l’évacuation, les tiges de fixation, les limites du châssis et les indications de réglage. - Positionnez l’axe du collecteur.
Reportez la cote depuis le sol fini jusqu’à l’axe du raccord, sans utiliser la hauteur d’assise comme repère de substitution. - Vérifiez le raccordement.
Contrôlez que le coude du bâti peut rejoindre l’évacuation existante, que la profondeur disponible est suffisante et qu’aucune contre-pente n’est créée. - Réglez les pieds et l’horizontalité.
Le bâti doit être positionné selon ses repères, avec des appuis correctement réglés et un châssis horizontal avant sa fixation. - Réalisez un montage à blanc.
Présentez les éléments du raccordement et de la cuvette avant la fermeture du coffrage. Cette étape permet de repérer une cote incompatible, un manque de profondeur ou un assemblage forcé.
Le montage à blanc ne remplace pas le contrôle de l’étanchéité, mais il évite de découvrir un problème après l’habillage, lorsque l’accès aux raccords devient beaucoup plus limité.
Que faire avec une évacuation existante trop haute ou trop basse ?
Une évacuation existante située hors de la position prévue par le bâti ne doit pas être raccordée en forçant les éléments. Commencez par vérifier les possibilités de réglage du coude et du bâti, ainsi que la profondeur disponible dans le doublage.
Contrôlez notamment :
- la position de l’axe de l’évacuation existante ;
- la capacité du coude à rejoindre cette sortie sans contrainte ;
- l’absence de contre-pente ;
- la place nécessaire derrière le bâti ;
- la possibilité de maintenir les raccords accessibles avant fermeture.
Un assemblage forcé peut mettre les pièces en tension et compliquer l’étanchéité. Une contre-pente peut également empêcher un écoulement correct. Si le collecteur doit être déplacé ou modifié, faites valider cette intervention par un plombier. La modification ne doit pas être décidée uniquement à partir de la position visible de la canalisation.
Quels contrôles réaliser avant habillage ?
Avant de fermer le coffrage, reprenez la notice et effectuez une vérification complète :
- référence du bâti-support et compatibilité avec la cuvette ;
- repère du sol fini ;
- axe de l’évacuation ;
- position des tiges de fixation ;
- fixation du châssis au support ;
- raccordement du coude et du collecteur ;
- absence d’assemblage forcé ou de contre-pente ;
- contrôle de l’étanchéité ;
- accès à la plaque de commande et aux éléments nécessitant une maintenance ;
- essai de fonctionnement avant habillage.
L’essai avant fermeture est une précaution importante : une fuite ou un raccord mal positionné est beaucoup plus simple à corriger avant la pose du parement. Une fois le coffrage fermé et carrelé, toute reprise devient plus contraignante.
Questions fréquentes
La hauteur d’assise change-t-elle l’axe d’évacuation ?
Pas nécessairement. La hauteur d’assise dépend des réglages du bâti et du modèle de cuvette, tandis que l’axe d’évacuation répond au gabarit du raccordement. Suivez donc le plan de l’ensemble choisi plutôt que de calculer l’évacuation à partir de l’assise.
Faut-il mesurer depuis la dalle ?
Non, la cote doit être reportée depuis le sol fini. Si une colle et un carrelage doivent encore être posés, leur épaisseur doit être prise en compte pour éviter de décaler les repères du bâti, des fixations et de l’évacuation.
Peut-on utiliser une cote Geberit pour une autre marque ?
Non, pas sans consulter le plan du modèle concerné. La plage de 18 à 22 cm constitue un repère général attribué à Geberit ; elle ne remplace pas le gabarit d’un autre fabricant. La cote d’exécution doit correspondre au bâti-support et à la cuvette réellement installés.
Reporter le gabarit du bâti depuis le sol fini
Pour déterminer la hauteur d’évacuation d’un WC suspendu, retenez d’abord le repère général de 18 à 22 cm indiqué par Geberit, puis abandonnez cette valeur au profit de la cote exacte du gabarit choisi. Tracez toujours depuis le sol fini, repérez l’axe du raccord et distinguez-le de la hauteur d’assise. Avant l’habillage, contrôlez au minimum la compatibilité bâti-cuvette, la position des axes et la qualité du raccordement. Si l’évacuation existante impose une modification du collecteur, l’intervention doit être validée par un plombier.
