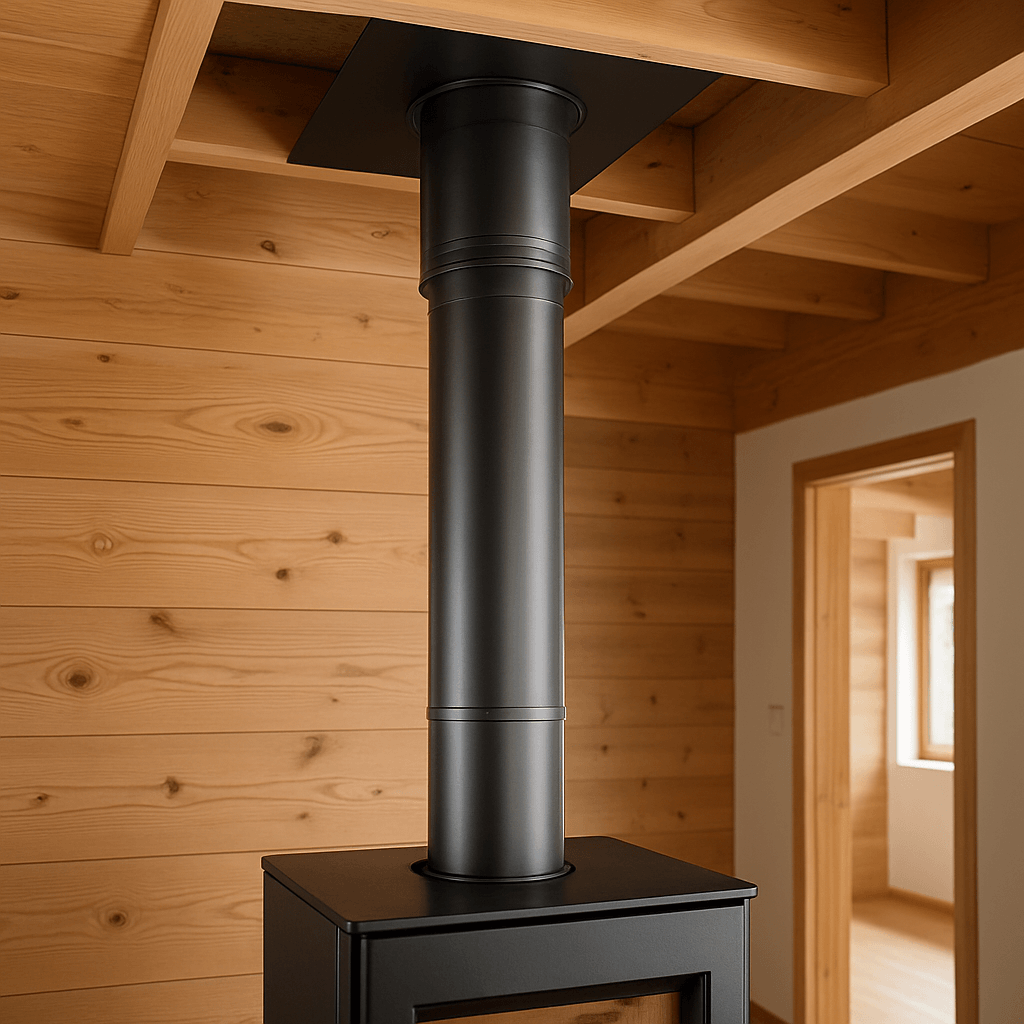

Conduit de poêle traversant un plafond en bois

Pour un conduit de poêle traversant un plafond en bois, préparez une réservation adaptée au système installé : distance de sécurité déclarée, chevêtre, plaque de finition, continuité de l’isolation et ventilation éventuelle. La règle déterminante est de ne pas remplir librement l’espace de sécurité avec de la laine ou un autre matériau. La pose exige un relevé précis et, pour les adaptations structurelles ou le contrôle final, l’intervention d’un professionnel compétent.

Identifier le système de conduit

Avant de découper le plafond, identifiez précisément le conduit et l’ensemble des composants déjà posés. La distance à respecter ne se déduit pas de l’aspect extérieur du tube ni d’une mesure universelle : elle dépend du système de conduit, de sa désignation, de sa température et de la distance déclarée par le fabricant.

Réunissez notamment :

• la marque et le modèle du conduit ;
• son diamètre ;
• sa désignation CE ;
• la température déclarée ;
• la distance de sécurité déclarée ;
• la notice de pose et de traversée ;
• la déclaration de performances, ou DoP, lorsqu’elle accompagne le produit ;
• les références de la plaque de finition, du support, de la coquille ou du kit de traversée ;
• les caractéristiques de l’appareil raccordé.

Les composants traversant le plafond doivent appartenir au même système ou être explicitement autorisés ensemble par le fabricant. Une plaque choisie séparément, une isolation ajoutée sur place ou une pièce provenant d’un autre système ne suffit pas à rendre la traversée compatible.

La page Distance de sécurité de Poujoulat explique le principe général de cette distance autour d’un conduit. Elle ne remplace toutefois pas la notice du modèle installé : son champ d’application est général et elle ne permet pas de déterminer seule la valeur applicable à votre chantier. La référence prioritaire reste la notice et la désignation du conduit concerné, avec les prescriptions du NF DTU 24.1 dans son édition applicable en France.

Un même indice peut correspondre à plusieurs causes. Par exemple, une plaque brunie peut signaler un échauffement, mais aussi un défaut de montage, un matériau trop proche ou une ventilation insuffisante. Une odeur de bois chaud, une déformation, une trace de suie ou un isolant tassé ne permettent pas, séparément, de conclure sur l’origine du problème.

Examinez donc les interfaces :

• conduit et plaque de finition ;
• conduit et chevêtre ;
• plafond et parement ;
• isolant et réservation ;
• conduit et plancher ou plan de combles ;
• raccords et emboîtements ;
• éventuelles modifications réalisées après la pose initiale.

Hiérarchisez les anomalies. Une finition irrégulière sans contact apparent n’a pas la même gravité qu’un bois, un panneau ou un isolant combustible en contact avec le conduit. Une trace ancienne et stable doit être documentée, tandis qu’une déformation évolutive, une odeur persistante ou un échauffement impose de suspendre le projet et de demander un diagnostic.

Relevés, documents et indices à croiser — Identifier le système de conduit

Commencez par photographier la traversée depuis la pièce, puis depuis le dessus du plafond ou les combles. Les photos doivent montrer le conduit en entier sur la zone concernée, les quatre côtés de la réservation, les solives, les panneaux, l’isolant, la plaque de finition et les raccords visibles.

Notez ensuite :

1. la marque, le modèle et le diamètre inscrits sur le conduit ou ses emballages ;
2. la désignation CE et la température figurant sur le marquage ou la documentation ;
3. la référence de la plaque, du support et de tout kit de traversée ;
4. la nature du plafond : lambris, panneau, plaque, plancher ou autre parement ;
5. la position des solives, chevrons et éléments porteurs ;
6. la présence d’un isolant, d’un pare-vapeur ou d’une membrane d’étanchéité à l’air ;
7. les traces de chauffe, de noircissement, de condensation ou de déformation ;
8. les travaux antérieurs visibles autour de la traversée.

Conservez ces documents avec les photos. La notice du fabricant permet de confirmer la composition du système et le détail prévu pour le passage dans un plafond combustible. La DoP renseigne sur les performances déclarées du produit concerné, sans valider à elle seule une pose différente de celle décrite dans la notice. Le NF DTU 24.1 constitue le cadre professionnel de la fumisterie en France ; il doit être lu dans son édition applicable et ne remplace pas les prescriptions particulières du fabricant.

Suspendez le projet si le conduit n’est pas identifiable, si plusieurs systèmes semblent mélangés, si une pièce est absente de la documentation, si du bois est déjà en contact avec le conduit ou si une trace de surchauffe est visible. Dans ces situations, ne démontez pas la traversée au hasard : faites examiner l’installation par un professionnel de la fumisterie ou par l’entreprise compétente.

Tracer la zone de sécurité dans le plafond bois

La zone de sécurité se trace depuis la paroi extérieure du conduit, et non depuis son axe ni depuis la surface intérieure du tube. Reportez la distance déclarée par le système autour du conduit sur les quatre côtés, jusqu’aux solives, chevrons, panneaux, parements et isolants combustibles.

Le chevêtre est l’encadrement réalisé dans la structure du plafond ou du plancher pour créer et maintenir la réservation. Il peut être nécessaire pour dégager le conduit, reprendre les rives d’une ouverture ou soutenir une finition. Il ne doit pas être improvisé : couper ou déplacer un élément porteur sans étude peut affaiblir la structure.

La méthode de relevé est la suivante :

1. repérez le conduit sur toute l’épaisseur du plafond ;
2. identifiez sa paroi extérieure et les éventuels éléments qui l’entourent ;
3. mesurez ou reportez la distance déclarée par la notice sur chaque côté ;
4. repérez tous les matériaux combustibles, y compris ceux qui seront masqués par l’isolant ou la finition ;
5. vérifiez les niveaux inférieurs et supérieurs, car la réservation doit rester cohérente sur toute l’épaisseur ;
6. positionnez le chevêtre sans supprimer un élément porteur sans validation adaptée ;
7. comparez la réservation obtenue avec le schéma de traversée du fabricant.

La configuration change selon que le plafond est horizontal, incliné, isolé ou non, et selon que le conduit traverse un seul plan ou plusieurs niveaux. La notice peut également prévoir une pièce spécifique pour maintenir la distance, guider le conduit ou traiter la finition. Il ne faut donc pas remplacer un détail de traversée par une découpe simplement « assez large » en apparence.

Les erreurs les plus fréquentes sont le traçage depuis le centre du conduit, la prise en compte du seul parement visible, l’oubli d’une solive cachée et le déplacement d’une poutre pour faire passer le conduit. Elles peuvent réduire la distance réelle, provoquer un contact avec un matériau combustible ou fragiliser le plafond.

Vérifications qui font évoluer la décision — Tracer la zone de sécurité dans le plafond bois

Dans la configuration réelle, relevez séparément :

• les dimensions de la réservation existante ;
• la position des éléments porteurs ;
• la nature des panneaux et parements ;
• la présence d’isolant dans ou autour de la réservation ;
• la distance entre la paroi extérieure du conduit et chaque matériau combustible ;
• les éventuelles pièces métalliques ou plaques déjà installées ;
• les changements de direction ou de plan du conduit ;
• les emboîtements et raccords proches du plafond.

Interprétez les résultats avec la notice du système. Une réservation plus grande que le minimum décrit n’est pas automatiquement correcte si elle ne permet pas de fixer la plaque, de maintenir le conduit ou de traiter l’étanchéité à l’air. À l’inverse, une ouverture propre ne suffit pas si un isolant ou un élément de bois empiète dans l’espace de sécurité.

Si un élément porteur gêne le tracé, arrêtez la découpe et faites vérifier la solution par un professionnel compétent en structure ou en fumisterie. Si la distance déclarée ne peut pas être maintenue, ne la réduisez pas avec une plaque ou un isolant choisi librement : il faut le système de traversée explicitement prévu pour cette situation.

Installer la traversée prescrite

Installez uniquement le support, la plaque de distance de sécurité, la coquille ou le kit isolé appartenant au système de conduit ou autorisé par sa notice. Ces pièces ont une fonction précise : maintenir la géométrie de la traversée, protéger l’environnement combustible et assurer une finition compatible.

Avant de commencer, le support doit être stable, accessible des deux côtés lorsque la pose l’exige, débarrassé des matériaux non prévus et suffisamment dégagé pour contrôler toute la périphérie. Le conduit doit pouvoir rester continu, sans contrainte ni contact avec la structure.

L’ordre général des opérations est le suivant :

1. identifier le système et lire le détail de traversée correspondant au plafond ;
2. repérer les éléments porteurs et réaliser le chevêtre si la configuration le prévoit ;
3. préparer la réservation sans réduire la distance déclarée ;
4. installer le support ou la pièce de traversée prescrite ;
5. mettre en place les éléments du conduit dans l’ordre indiqué ;
6. respecter les emboîtements, le sens de montage et les colliers prévus ;
7. fixer la plaque de finition ou de distance sans la substituer par une pièce non prévue ;
8. traiter l’isolant et le pare-vapeur selon le détail applicable ;
9. contrôler la verticalité, la stabilité, les distances et l’absence de contact ;
10. photographier la zone avant de refermer le plafond.

Les emboîtements, colliers et joints ne se traitent pas de manière générique. Leur disposition dépend du système et de la notice. Un raccord proche de la traversée, une rive de réservation, une traversée d’un plan incliné ou un changement de plan doit être vérifié comme un point singulier, et non comme une simple continuation du tube.

Le particulier peut préparer les relevés, dégager la zone, prendre les photos et comparer les pièces avec la notice. En revanche, la modification d’un élément porteur, l’adaptation d’une structure, le remplacement d’un système ou le contrôle de la conformité globale doivent être confiés à un professionnel compétent.

Points singuliers à traiter pendant la pose — Installer la traversée prescrite

Avant de masquer la traversée, contrôlez les interfaces suivantes :

• chaque emboîtement du conduit ;
• chaque collier ou support prévu ;
• la jonction entre la plaque et le plafond ;
• les rives du chevêtre ;
• les joints et extrémités accessibles ;
• le passage du conduit dans l’isolant ;
• le raccord éventuel avec un autre élément du système ;
• la continuité du conduit au-dessus et au-dessous du plafond.

Aucun bois, panneau, isolant ou membrane ne doit toucher une partie du conduit lorsque la notice impose un espace libre. Une plaque de finition ne doit pas être utilisée pour cacher une réservation mal positionnée. Elle doit être fixée comme prévu et laisser accessibles les contrôles nécessaires.

Reprenez la pose avant l’étape suivante si la plaque est déformée, si le conduit n’est pas stable, si un emboîtement est incomplet, si un collier manque, si une distance varie sans explication ou si une partie de la structure reste dissimulée dans l’espace de sécurité.

Le NF DTU 24.1 et la notice du fabricant n’ont pas le même rôle : le premier fournit le cadre de la fumisterie, tandis que la seconde décrit le système précis et ses composants. La date de référence du dossier documentaire est le 4 septembre 2026 ; les prescriptions restent à appliquer selon le produit effectivement installé et l’édition applicable des documents.

Gérer l’isolant et l’étanchéité à l’air

Ne tassez jamais de laine ou de matériau dans l’espace libre autour du conduit pour combler une ouverture. Cet espace n’est pas une cavité à remplir : il participe à la distance de sécurité prescrite par le système.

Dans des combles isolés, utilisez uniquement une solution de traversée évaluée pour cette configuration. Elle peut intégrer des pièces de maintien, une protection adaptée et un traitement de la jonction avec l’isolant, mais sa composition doit être celle prévue par la notice du conduit. Une laine présentée comme résistante à la chaleur ne devient pas pour autant une solution de traversée compatible.

L’étanchéité à l’air concerne la continuité du pare-vapeur ou de la membrane située dans le plafond. Elle doit être raccordée avec des accessoires résistants et adaptés à la température et à la configuration de la traversée. Ce traitement ne doit pas réduire la distance de sécurité ni créer un contact non prévu avec le conduit.

Distinguez donc deux fonctions :

• la distance de sécurité, qui protège les matériaux combustibles autour du conduit ;
• l’étanchéité à l’air, qui limite les fuites entre le volume habité et le comble.

Une membrane parfaitement raccordée ne corrige pas une réservation trop étroite. De même, une grande ouverture autour du conduit ne garantit pas la continuité de l’étanchéité à l’air.

Vérifications qui font évoluer la décision — Gérer l’isolant et l’étanchéité à l’air

Observez l’isolant depuis le comble et vérifiez s’il entre dans la zone réservée autour du conduit. Recherchez aussi les endroits où il a été repoussé, tassé ou maintenu contre la plaque. Examinez ensuite le pare-vapeur ou la membrane : sa continuité doit être visible jusqu’à l’accessoire prévu pour la traversée.

Trois constats orientent la suite :

• L’espace de sécurité est libre et la solution de traversée correspond à la notice : vous pouvez poursuivre le traitement de l’étanchéité à l’air et la finition selon le détail prévu.
• L’isolant empiète dans l’espace libre : retirez la solution improvisée et faites vérifier la traversée avant de refermer.
• La membrane est interrompue ou plaquée contre une zone chaude sans accessoire adapté : ne la recouvrez pas immédiatement ; faites traiter cette interface avec une solution compatible.

Ne remplacez pas un accessoire de traversée par un adhésif, un mastic ou un isolant choisi uniquement pour sa résistance annoncée. La compatibilité doit concerner l’ensemble du système et son usage autour d’un conduit de poêle.

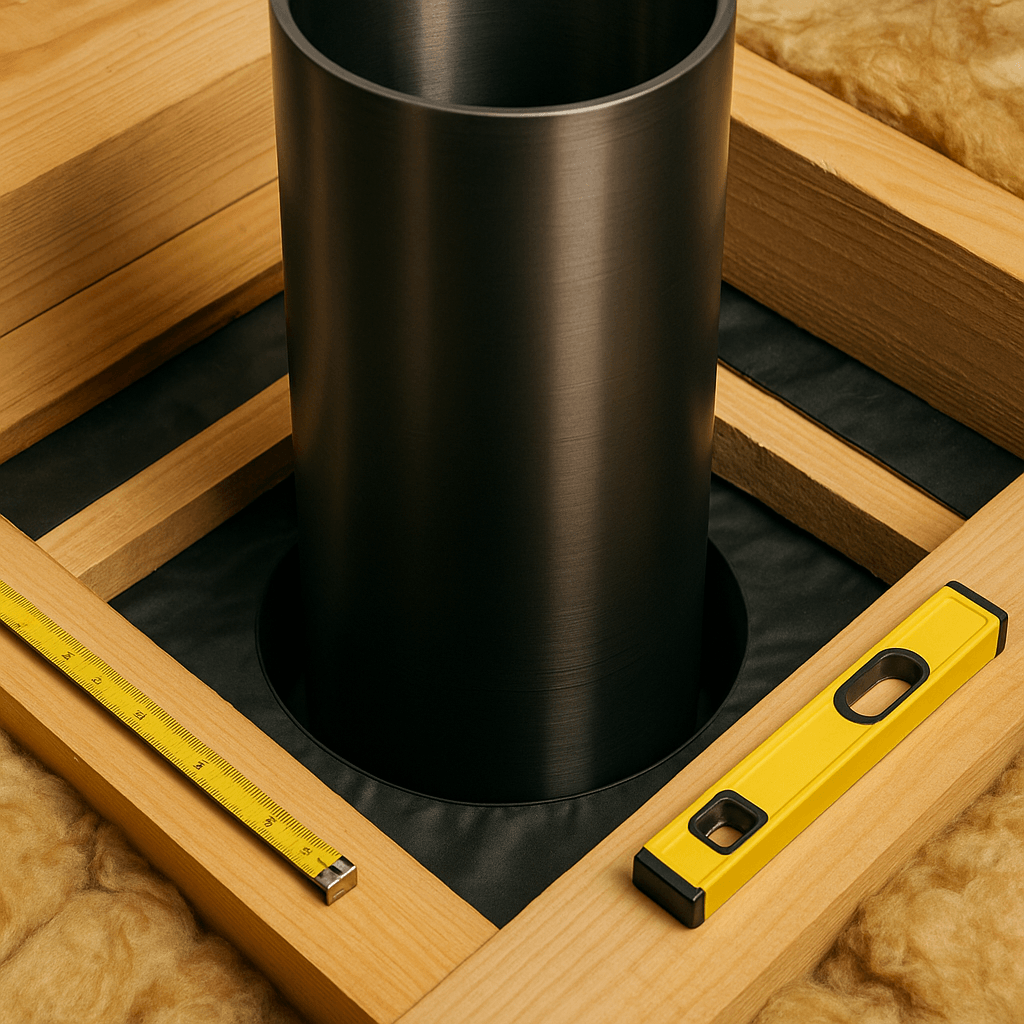

Faire contrôler avant habillage

Avant de fermer le plafond, réalisez un contrôle visuel organisé puis faites examiner l’installation par un professionnel qualifié. La mise en service ne doit pas servir à découvrir un défaut devenu inaccessible.

Avant l’habillage, consignez par écrit et en photos :

• la référence et la désignation du conduit ;
• la vue générale de la traversée ;
• les quatre côtés de la réservation ;
• le chevêtre et ses rives ;
• les distances relevées sur tout le pourtour ;
• la plaque de finition ou de distance ;
• les colliers, emboîtements et raccords ;
• l’isolant maintenu hors de l’espace de sécurité ;
• la continuité du pare-vapeur ou de la membrane ;
• l’absence de bois caché au contact du conduit.

Pendant la pose, le contrôle doit suivre un ordre reproductible : structure, réservation, conduit, pièces du système, distances, isolant, étanchéité à l’air, puis finition. La verticalité et la stabilité du conduit doivent être vérifiées sur la partie accessible. Une finition propre ne compense pas un défaut situé derrière le parement.

Une reprise est nécessaire si un détail de la notice n’est pas respecté, si une distance n’est pas maintenue, si un matériau combustible est caché dans la réservation, si un emboîtement est incomplet ou si la plaque ne correspond pas au système.

L’intervention doit être arrêtée en présence d’une trace de surchauffe, d’une odeur persistante, d’un élément porteur coupé sans justification, d’un conduit non identifiable ou d’un espace de sécurité rempli avec un matériau non prévu. Transmettez alors au professionnel les photos, le marquage du conduit, la notice, la DoP, les plans disponibles et l’historique des modifications.

Le contrôle final doit être confié à un professionnel compétent en fumisterie, capable d’examiner à la fois le conduit, sa traversée et son environnement combustible. Après validation, conservez les photos et les documents avec ceux de l’appareil : ils seront utiles lors d’une modification, d’un entretien ou d’une nouvelle intervention dans les combles.
