Ferraillage d’un mur de soutènement : principes

Le ferraillage d’un mur de soutènement se détermine à partir du chemin des efforts : le voile reprend la poussée des terres, la semelle la transmet au sol, et l’ensemble doit résister au renversement, au glissement, au poinçonnement et à la flexion. Hauteur, sol, eau, charges et géométrie imposent une note de calcul. Aucun plan générique ne peut fixer les diamètres, espacements, ancrages, recouvrements ou enrobages.

Pourquoi le ferraillage ne se choisit pas au jugé

Un mur de soutènement n’est pas dimensionné uniquement selon sa hauteur visible. Le ferraillage dépend de la configuration complète du terrain et de la manière dont les efforts circulent dans l’ouvrage.

Avant tout calcul, il faut notamment connaître :

• la hauteur retenue et la géométrie du voile ;
• la largeur, l’épaisseur et la forme de la semelle ;
• la nature du remblai, sa pente et son état ;
• la présence éventuelle d’eau derrière le mur ;
• les surcharges proches du bord : circulation, stockage, construction ou terrasse ;
• la portance et les caractéristiques du sol de fondation ;
• les conditions de gel et l’exposition de l’ouvrage ;
• les matériaux et le système constructif réellement retenus ;
• les reprises de bétonnage, réservations et interfaces avec les ouvrages voisins.

La poussée du remblai sollicite le voile, généralement en flexion. Le voile transmet ensuite les efforts à la semelle par la liaison située à leur jonction. La semelle répartit les réactions sur le sol, avec un rôle différent pour le talon situé sous le remblai et le patin situé vers l’aval. Leur géométrie et leur ferraillage ne peuvent donc pas être dissociés.

Le calcul doit notamment vérifier :

• le renversement : tendance de l’ouvrage à basculer sous l’effet de la poussée ;
• le glissement : déplacement horizontal possible de la semelle sur son support ;
• le poinçonnement : concentration des contraintes sous certaines zones de la semelle ;
• la flexion : déformation du voile, de la semelle et de leur liaison sous les charges.

Ces vérifications ne donnent pas directement un diamètre ou un espacement universel. Le résultat dépend des hypothèses retenues, des unités utilisées, des coefficients de calcul, des propriétés du sol, des charges et de la géométrie. Une valeur isolée, relevée sur un autre chantier ou dans un catalogue, ne suffit pas à valider votre mur.

Le point de départ d’une mesure doit être défini sans ambiguïté : niveau fini du terrain, arase du béton, face du voile, axe d’une armature ou bord de la semelle. Le point d’arrivée doit l’être également. Une largeur de semelle, une hauteur de voile ou un enrobage ne se mesurent pas de la même manière selon les repères choisis.

Il faut aussi distinguer les sources de décision :

• une valeur réglementaire découle d’un texte applicable à la situation concernée ;
• une prescription fabricant concerne un produit ou un système identifié ;
• un résultat de calcul est propre aux hypothèses de l’étude ;
• un repère commercial aide éventuellement à comparer une offre, mais ne justifie pas le dimensionnement.

En France, les documents officiels sont à consulter sur Légifrance. Les informations relatives aux règles, évaluations et systèmes de construction peuvent également être rapprochées des ressources du CSTB et des fiches de prévention de l’Agence Qualité Construction, dans leur champ d’application respectif. Ces ressources ne remplacent pas une note de calcul adaptée au terrain.

Données nécessaires avant le calcul — Pourquoi le ferraillage ne se choisit pas au jugé

Le relevé doit réunir des données mesurables et des documents identifiables. Pour chacune, il faut conserver l’origine de l’information :

• les dimensions du voile et de la semelle : plan coté, relevé sur place ou plan d’exécution ;
• la hauteur de terre retenue et les niveaux du terrain : relevé altimétrique ou plan du projet ;
• la pente du remblai : relevé du terrain et plan d’aménagement ;
• la nature du sol et sa portance : étude géotechnique ou document de conception du projet ;
• les charges proches du mur : plan de masse, projet d’aménagement ou description documentée des usages ;
• la présence d’eau : étude du site, relevé des venues d’eau et conception du drainage ;
• le béton, les aciers et les composants du système : plans d’exécution, fiche technique et notice du fabricant ;
• les conditions d’exposition : documents de conception et prescriptions applicables au projet ;
• les réservations, joints et interfaces : plans d’exécution et détails de coffrage.

Les dimensions seules ne suffisent pas. Un mur de même hauteur peut recevoir des efforts très différents selon la pente du remblai, une surcharge en tête, la présence d’eau ou la qualité du sol. À l’inverse, une fiche technique de produit ne peut pas valider une configuration si elle ne correspond pas au système effectivement posé.

Les diamètres, espacements, longueurs d’ancrage, recouvrements et enrobages doivent donc apparaître dans les plans d’exécution issus du calcul. La version du document utilisé, la date de consultation et le périmètre de la prescription doivent être conservés avec le dossier du chantier. Une fiche fabricant ne s’applique pas automatiquement à un ouvrage réalisé avec d’autres composants ou selon une autre géométrie.

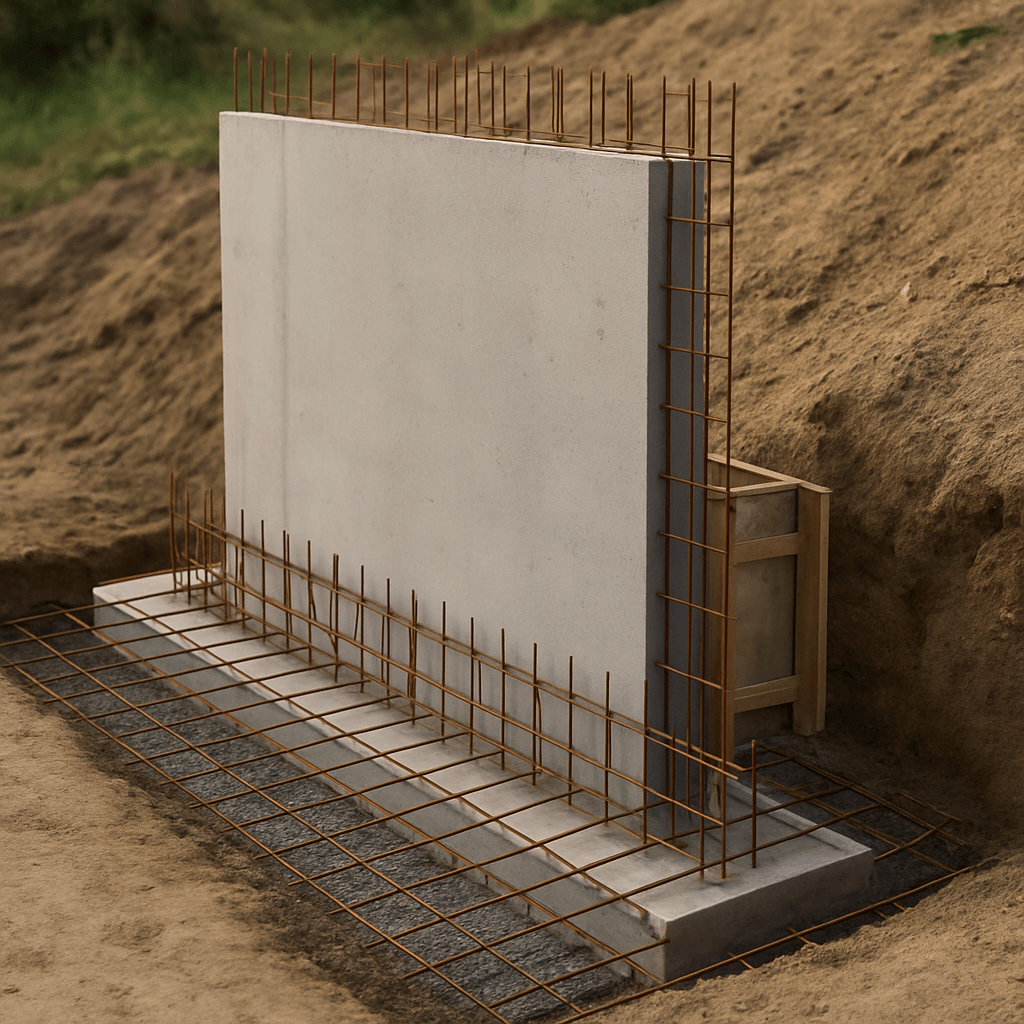

Comprendre le rôle du voile et de la semelle

Le voile retient le remblai et reçoit sa poussée. Les armatures principales sont placées du côté où la traction apparaît selon le modèle de calcul. Les armatures de répartition limitent la concentration des fissures et participent à la diffusion des efforts, sans remplacer les armatures principales.

La liaison entre voile et semelle est une zone particulièrement importante. Les attentes, les barres ancrées et la continuité des aciers doivent correspondre aux plans d’exécution. Le talon et le patin peuvent recevoir des armatures différentes, car ils ne sont pas sollicités de la même manière. Leur présence, leur position et leur section relèvent du calcul.

Le sens des barres et leur position dans l’épaisseur comptent autant que leur diamètre. Une armature correctement dimensionnée mais placée du mauvais côté ne reprend pas l’effort prévu par le modèle. De même, une barre interrompue, déplacée ou insuffisamment ancrée peut compromettre la continuité recherchée.

Avant de décider d’une modification, il faut réunir :

• les plans de ferraillage et de coffrage ;
• les coupes du voile et de la semelle ;
• les notes de calcul disponibles ;
• les références du béton, des aciers et des accessoires ;
• les informations sur les reprises de bétonnage ;
• les traces de modifications ou de réparations antérieures ;
• des photos générales et rapprochées des deux faces accessibles ;
• les relevés de fissures, déformations, venues d’eau ou déplacements.

Une fissure verticale, une fissure à la jonction voile-semelle, une déformation du couronnement ou une fuite ne permettent pas, isolément, de conclure sur la cause. Ces indices peuvent être liés à la flexion, à l’eau, à un mouvement du sol, à une reprise mal exécutée ou à une modification des charges. L’évolution, l’emplacement et la combinaison des symptômes sont à croiser.

La priorité augmente si le mur se déforme, si une fissure évolue, si le remblai se déplace, si de l’eau s’accumule derrière le voile ou si une surcharge nouvelle est envisagée. Dans ces situations, suspendre le projet de modification et faire examiner l’ouvrage par un bureau d’études structure ou un professionnel compétent est plus prudent que de compléter le ferraillage au jugé.

Relevés, documents et indices à croiser — Comprendre le rôle du voile et de la semelle

Une checklist utile peut suivre cet ordre :

1. Photographier le mur dans son ensemble, puis le couronnement, les deux extrémités, la jonction avec le sol et les zones fissurées.
2. Relever les niveaux, la hauteur visible, l’épaisseur accessible et la géométrie du terrain sans déduire les parties enterrées.
3. Repérer les évacuations d’eau, drains, regards, joints, barbacanes et arrivées d’eau.
4. Identifier les surcharges existantes ou prévues derrière le mur.
5. Rechercher les plans, coupes, notes de calcul, notices et références des systèmes utilisés.
6. Noter les modifications antérieures : rehausse, terrasse, remblai ajouté, percement, réparation ou changement de drainage.
7. Transmettre l’ensemble au bureau d’études, avec la date des photos et les dimensions associées.

Les contrôles visuels confirment l’état apparent et les interfaces visibles ; ils ne permettent pas d’écarter une armature mal positionnée ou une faiblesse enterrée. Un relevé dimensionnel précise la géométrie accessible ; il ne remplace pas une étude du sol. Une notice confirme les conditions d’emploi du produit concerné ; elle ne valide pas à elle seule la stabilité globale de l’ouvrage.

Le projet doit être suspendu si le mur présente un déplacement manifeste, une aggravation rapide des fissures, une arrivée d’eau non maîtrisée, un affouillement du sol ou une surcharge nouvelle non étudiée. Il en va de même si les plans disponibles ne correspondent pas à l’ouvrage réellement construit.

Respecter ancrages, recouvrements et enrobage

Les ancrages, recouvrements et enrobages doivent être définis dans les plans d’exécution conformes au cadre de calcul applicable, notamment à l’Eurocode 2 lorsque celui-ci est retenu pour le projet, et à la classe d’exposition déterminée pour l’ouvrage. Il ne s’agit pas de choisir une longueur ou une couverture d’acier à partir d’un repère général.

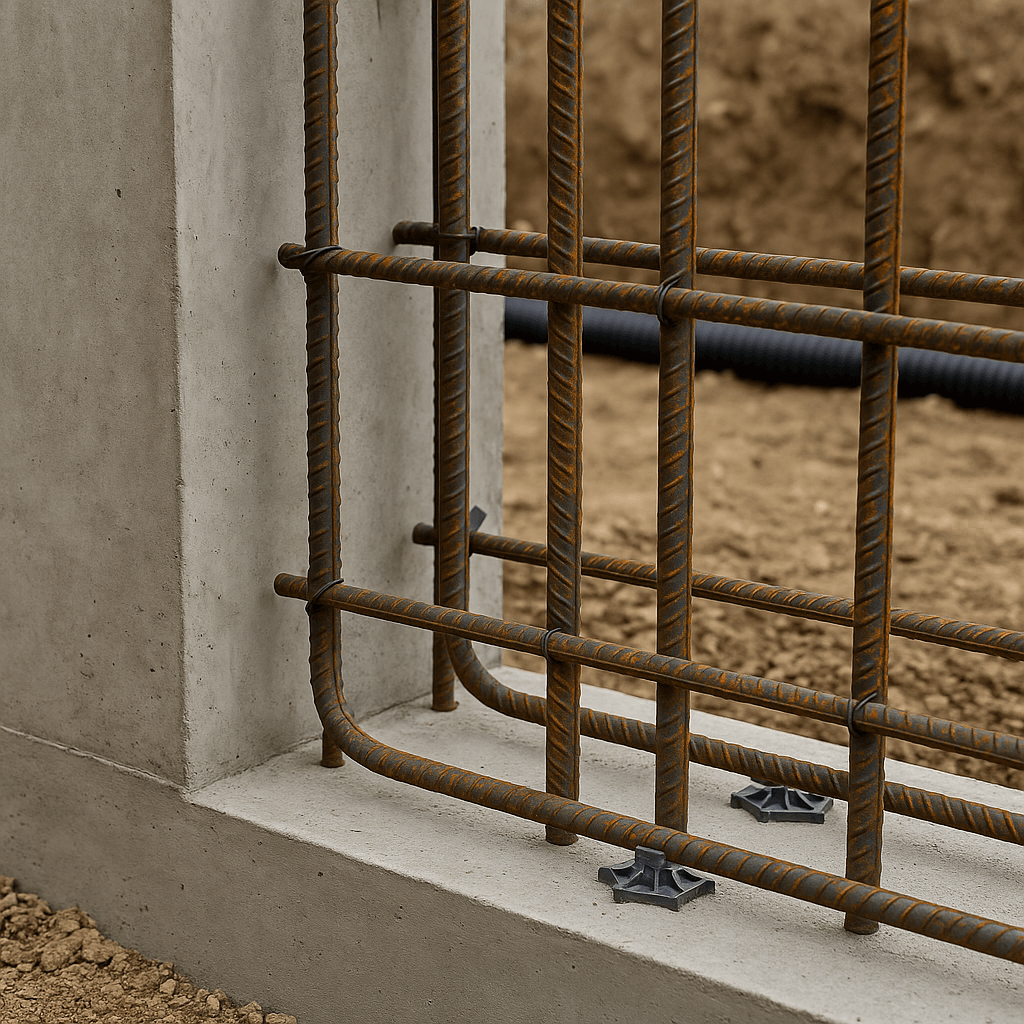

Les aciers doivent être maintenus à leur position par des cales adaptées, puis immobilisés par des ligatures suffisantes pour résister au déplacement pendant le bétonnage. La continuité entre les attentes, les barres de la semelle et celles du voile doit être contrôlée avant la fermeture du coffrage.

Aucun acier ne doit être posé directement sur le sol. Le support, les cales et la disposition des armatures doivent permettre de conserver l’enrobage prévu par les plans pendant la mise en place et la vibration du béton.

Dans le dossier du chantier, il faut distinguer :

• les textes officiels et règles opposables applicables au projet ;
• les normes et méthodes de calcul retenues ;
• les règles professionnelles ;
• les prescriptions d’une notice ou d’un fabricant ;
• les choix issus de la note de calcul.

Le territoire pris en compte ici est la France, dans le contexte d’une maison individuelle, sauf configuration particulière. Une règle concernant un produit, un système ou un type d’ouvrage ne peut pas être étendue à un autre sans vérifier son champ d’application. En cas de doute sur la classe d’exposition, les interfaces ou la conformité du détail, l’interlocuteur pertinent est le bureau d’études ayant établi ou validé les plans.

Portée de la règle et cas particuliers — Respecter ancrages, recouvrements et enrobage

Les règles de ferraillage couvrent uniquement la configuration pour laquelle elles ont été établies : géométrie, matériaux, sollicitations, conditions de sol, exposition et méthode d’exécution. Un détail issu d’un autre mur, d’un autre chantier ou d’une brochure commerciale nécessite une nouvelle vérification.

Une obligation légale, une norme de calcul, un DTU, une règle professionnelle et une recommandation fabricant n’ont pas le même statut. Il faut donc conserver le document exact qui justifie le choix, avec sa version et son domaine d’emploi. Les ressources du CSTB, de l’Agence Qualité Construction et les textes officiels constituent des points d’accès documentaires, mais le plan d’exécution reste la pièce de référence pour la mise en œuvre de l’ouvrage étudié.

Avant les travaux :

• vérifier que les plans identifient le voile, la semelle, les attentes et les zones de recouvrement ;
• contrôler que les matériaux prévus correspondent aux fiches techniques retenues ;
• confirmer que les conditions d’exposition et de fondation ont été intégrées au calcul ;
• demander la validation du bureau d’études en cas de modification de géométrie, de charge ou de détail ;
• conserver les plans visés, notes de calcul, fiches produits et comptes rendus de contrôle.

Coordonner ferraillage, bétonnage et drainage

Le ferraillage, le coffrage, le bétonnage et le drainage doivent être préparés ensemble. Une réservation oubliée, une canalisation ajoutée après coup ou une armature déplacée peut modifier le détail prévu par les plans.

Les réservations doivent être repérées avant le coulage. Leur position, leur dimension et leur interface avec les armatures doivent être compatibles avec les plans d’exécution. Il ne faut pas percer ou couper une armature après bétonnage sans étude du détail concerné.

Pendant la mise en place du béton, la vibration doit être maîtrisée pour remplir correctement le coffrage sans déplacer les aciers ni les cales. La cure et les reprises de bétonnage doivent suivre les documents d’exécution et être consignées lorsqu’elles concernent une zone structurelle.

Le drainage a pour fonction de limiter l’accumulation d’eau derrière le mur. Il ne remplace pas le ferraillage et ne doit pas être présenté comme un élément de résistance structurelle. Son tracé, ses exutoires, ses raccordements et ses conditions d’entretien doivent être coordonnés avec la semelle et le remblai.

Le point de départ et le point d’arrivée d’une mesure doivent toujours être identifiés sur le plan ou la coupe. Les unités doivent rester cohérentes : une dimension, une charge, une section et une contrainte ne s’interprètent pas de la même façon. Toute variation d’hypothèse — surcharge, eau, pente ou qualité du sol — peut modifier le résultat.

Il n’est pas possible de proposer un exemple numérique fiable sans dimensions, charges, caractéristiques du sol et documents d’exécution vérifiés. La bonne lecture consiste à comparer la situation réelle avec les hypothèses écrites dans la note de calcul, et non à appliquer un chiffre isolé.

Données nécessaires avant le calcul — Coordonner ferraillage, bétonnage et drainage

Avant le coulage, il faut relever ou confirmer :

• les dimensions du coffrage et les niveaux de la semelle ;
• la position des armatures principales, de répartition et des attentes ;
• les réservations prévues et leurs dimensions ;
• les joints et reprises de bétonnage ;
• le type de béton et les aciers indiqués dans les documents du projet ;
• la position du drainage, son exutoire et son accessibilité ;
• la nature du remblai et les conditions de mise en œuvre ;
• les éventuelles venues d’eau ou modifications du terrain.

Les dimensions se trouvent sur les plans de coffrage et d’exécution. Les armatures, recouvrements et ancrages figurent sur le plan de ferraillage et la note de calcul. Les caractéristiques des produits proviennent des fiches techniques et notices des systèmes retenus. Les contraintes du site relèvent du relevé de terrain, de l’étude géotechnique et des documents de conception.

Une donnée isolée ne valide pas l’ensemble : un drain correctement positionné ne compense pas une semelle insuffisante, et une armature conforme à une fiche produit ne garantit pas sa bonne position dans le voile. Chaque élément doit être cohérent avec les autres documents.

Contrôler avant coulage

Le contrôle doit être réalisé dans un ordre reproductible, puis consigné avant que les armatures et les interfaces ne deviennent inaccessibles.

Avant l’intervention

Vérifiez d’abord :

• la fouille, le fond de forme et la nature du support ;
• les dimensions et niveaux prévus ;
• la propreté du fond et l’absence de boue ou de matériaux instables ;
• la position des cales et le maintien des armatures ;
• les enrobages indiqués sur les plans ;
• les attentes, ancrages et recouvrements ;
• la continuité de la liaison entre voile et semelle ;
• les réservations, joints et passages prévus ;
• le drainage et ses raccordements.

Les photos doivent montrer les vues d’ensemble, les angles, la liaison voile-semelle, les attentes, les cales, les réservations et les zones de drainage. Ajoutez une vue permettant de relier chaque détail à la coupe ou au plan correspondant.

Pendant le bétonnage

Contrôlez que les armatures ne se déplacent pas, que les réservations restent dégagées et que le béton atteint toutes les zones du coffrage. La vibration doit être compatible avec le maintien des aciers et des cales. Toute reprise de bétonnage doit être identifiée et traitée conformément aux documents d’exécution.

Un détail visiblement déplacé, une cale absente, une armature posée sur le sol, une réservation incompatible ou une reprise non prévue impose l’arrêt local du coulage et la demande d’un avis au responsable technique du chantier. Ne corrigez pas une disposition structurelle en ajoutant ou en coupant des aciers sans validation.

Après l’intervention

Avant fermeture complète ou remblaiement, consignez :

• les dimensions réellement exécutées ;
• les emplacements des réservations et drains ;
• les éventuelles adaptations décidées sur place ;
• les reprises de bétonnage ;
• les photos datées des zones encore visibles ;
• les observations du responsable de l’exécution.

Une petite imperfection de coffrage ne se traite pas comme une armature manquante, un enrobage non respecté ou une fissuration accompagnée d’un déplacement. Ces derniers défauts nécessitent une analyse du bureau d’études structure, avec les plans d’exécution, la note de calcul, les photos, les relevés et la description précise de l’écart.

Le ferraillage d’un mur de soutènement ne se valide donc pas à l’œil ni avec un plan trouvé pour une autre configuration. La décision doit relier la géométrie, le sol, l’eau, les charges, les matériaux et les conditions d’exécution, puis être confirmée par les documents d’exécution adaptés.
