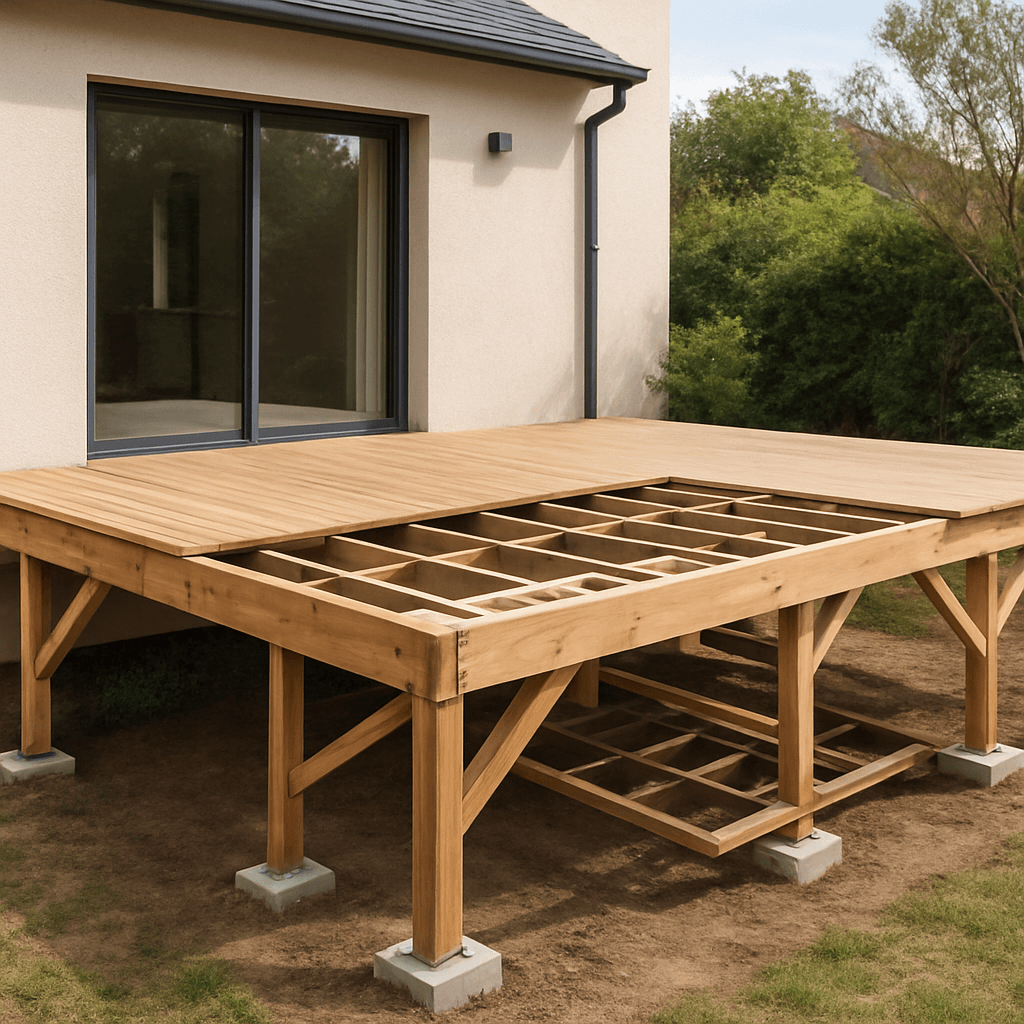

Calcul d’une terrasse sur pilotis : méthode, charges et dimensionnement

Le calcul d’une terrasse sur pilotis ne consiste pas à choisir une section de poteau ou de solive dans un tableau. Une méthode fiable commence par définir la géométrie de l’ouvrage, les portées, les charges, la classe du bois, les assemblages, le contreventement, le sol et les fondations. Les efforts doivent ensuite être suivis depuis le platelage jusqu’au terrain.

Il est possible de réaliser un pré-dimensionnement pour comprendre le fonctionnement de la structure et préparer son projet. En revanche, une terrasse surélevée engage directement la sécurité des personnes : les sections, assemblages, ancrages et fondations destinés à être exécutés doivent être vérifiés à partir des caractéristiques réelles du projet et des règles de calcul applicables.

Quelles données faut-il réunir avant de calculer une terrasse sur pilotis ?

Avant toute formule, rassemblez les informations décrivant réellement la terrasse. Deux ouvrages présentant la même surface peuvent nécessiter des structures très différentes selon leur hauteur, leurs portées, leur implantation et la nature du terrain.

Le dossier de départ doit notamment comprendre :

• un plan coté avec la longueur et la profondeur de la terrasse ;
• une coupe indiquant la hauteur du plancher et celle des différents poteaux ;
• la position envisagée des solives, poutres, poteaux et fondations ;
• les portées libres et les entraxes ;
• l’usage prévu de la terrasse ;
• les charges permanentes et d’exploitation retenues pour le calcul ;
• l’essence et surtout la classe mécanique du bois de structure ;
• les conditions d’humidité et d’exposition du bois ;
• l’exposition au vent et, lorsqu’elle intervient, à la neige ;
• la présence d’un garde-corps, d’un escalier, d’une couverture ou d’équipements lourds ;
• la nature et la pente du terrain ;
• les informations disponibles sur la portance du sol et la présence éventuelle d’eau ;
• le principe de liaison avec la maison si la terrasse est adossée au bâtiment.

Comment les charges d’une terrasse sur pilotis sont-elles calculées ?

Le calcul commence par identifier les différentes actions appliquées à la terrasse. Il ne faut pas considérer uniquement le poids des personnes qui l’utiliseront.

Les charges permanentes

Les charges permanentes correspondent au poids des éléments présents durablement sur l’ouvrage : platelage, solives, poutres, garde-corps et autres éléments fixes. Certains équipements intégrés au projet peuvent également devoir être pris en compte.

Le poids propre de la structure n’est donc pas nul. Il doit être intégré au calcul avant de déterminer les efforts transmis aux différents appuis.

Les charges d’exploitation

Les charges d’exploitation correspondent à l’utilisation de la terrasse. Elles doivent être définies selon la destination de l’ouvrage et le référentiel de calcul applicable.

Il ne faut pas choisir arbitrairement une charge trouvée dans un exemple en ligne : la catégorie d’usage et les hypothèses retenues doivent correspondre au projet réellement étudié.

Les autres actions à prendre en compte

Selon la configuration, le calcul peut également devoir considérer :

• les efforts horizontaux appliqués au garde-corps ;
• les actions du vent ;
• les charges climatiques pertinentes pour le projet ;
• des charges ponctuelles importantes ;
• les efforts transmis par un escalier ;
• le soulèvement de certains appuis ;
• les effets liés à une terrasse haute ou fortement exposée.

Comment les charges descendent-elles jusqu’aux fondations ?

Une terrasse sur pilotis fonctionne comme une chaîne de transmission des efforts. Les charges appliquées au platelage sont reprises par les solives. Les solives les transmettent aux poutres, les poutres aux poteaux, puis les poteaux aux fondations et finalement au terrain.

Le principe peut être résumé ainsi :

platelage → solives → poutres → poteaux → platines et ancrages → fondations → sol.

Une faiblesse sur un seul de ces éléments peut remettre en cause la cohérence de l’ensemble.

Qu’est-ce qu’une surface tributaire ?

Pour calculer la charge reprise par une solive, une poutre ou un poteau, il faut déterminer quelle partie du plancher lui transmet effectivement ses charges. On parle de surface tributaire.

Prenons une charge surfacique notée q, exprimée par exemple en kN/m². Si un élément reprend une surface tributaire A exprimée en m², la charge correspondante peut être représentée de manière simplifiée par :

F = q × A

avec :

• F : charge transmise à l’élément ;
• q : charge appliquée par unité de surface ;
• A : surface tributaire reprise par l’élément.

Le raisonnement permet de passer progressivement d’une charge répartie sur toute la terrasse aux efforts supportés par chaque élément de la structure.

Comment passer d’une charge au m² à une charge sur une solive ?

Une solive ne reprend généralement qu’une bande de plancher. Si son entraxe est noté e et que la charge surfacique retenue est q, une représentation simplifiée de la charge linéique transmise à une solive intérieure est :

w = q × e

w représente alors une charge par unité de longueur. Cette conversion est importante : les charges du plancher sont généralement exprimées par unité de surface alors que les solives et les poutres sont étudiées comme des éléments linéaires.

Ce calcul pédagogique ne suffit toutefois pas à dimensionner la solive. Il faut ensuite tenir compte du modèle d’appui, de la portée, du matériau, des combinaisons d’actions et des critères de résistance et de déformation.

Exemple de calcul d’une terrasse sur pilotis

Considérons uniquement à titre pédagogique une terrasse rectangulaire fictive de 4 m × 3 m, soit une surface totale de :

4 × 3 = 12 m²

Supposons que les solives portent dans le sens des 3 m et reposent sur deux lignes d’appui. On définit ensuite un entraxe entre les solives et une charge surfacique globale q correspondant aux hypothèses retenues pour le projet.

1. Déterminer la charge reprise par une solive

Pour une solive intérieure d’entraxe e, sa largeur tributaire peut être assimilée, dans ce modèle simplifié, à cet entraxe. La charge linéique est alors :

w = q × e

Plus l’entraxe augmente, plus chaque solive reprend une largeur de terrasse importante. À hypothèses identiques, sa sollicitation augmente donc.

2. Déterminer les réactions aux extrémités

Pour expliquer le principe, une solive simplement appuyée soumise à une charge uniformément répartie transmet des réactions à ses deux appuis. Dans un modèle parfaitement symétrique, chaque appui reprend une partie de la charge totale appliquée à la solive.

Ces réactions deviennent ensuite des charges appliquées aux poutres.

3. Calculer les efforts transmis aux poutres

La poutre reçoit les réactions des différentes solives qui reposent sur elle, ainsi que son propre poids et les autres charges qui lui sont directement appliquées.

Les réactions ne doivent pas être additionnées sans tenir compte de leur position. Leur espacement, la portée de la poutre, le nombre d’appuis et la continuité éventuelle de la poutre influencent les efforts internes et les réactions transmises aux poteaux.

4. Déterminer les charges reprises par les poteaux

Les réactions des poutres deviennent à leur tour des efforts appliqués aux poteaux. Pour un appui donné, le raisonnement général peut être représenté par :

Rᵢ = Σ(qⱼ × Aᵢⱼ) + ΣPₖ

où :

• Rᵢ représente la réaction reprise par l’appui ;
• qⱼ une charge répartie ;
• Aᵢⱼ la surface tributaire correspondante ;
• Pₖ une charge ponctuelle.

5. Pourquoi cet exemple ne donne-t-il pas les sections de bois ?

Parce qu’une charge ne suffit pas à choisir une section. Pour une solive ou une poutre, il faut notamment connaître la portée réelle, les appuis, la classe mécanique du bois, les conditions d’humidité, les combinaisons d’actions et les critères de déformation.

De même, connaître la compression transmise à un poteau ne permet pas de choisir automatiquement sa section : sa hauteur, son élancement, son maintien en tête et en pied et son exposition aux efforts horizontaux doivent également être vérifiés.

L’exemple permet donc de comprendre le cheminement des charges, mais il ne constitue pas une note de calcul permettant de construire l’ouvrage.

Comment vérifier les solives et les poutres ?

Le dimensionnement des solives et des poutres ne repose pas uniquement sur la question : « est-ce que le bois va casser ? ». Plusieurs états doivent être contrôlés.

• résistance en flexion ;
• résistance au cisaillement ;
• déformation et flèche ;
• stabilité latérale lorsque celle-ci est pertinente ;
• portée libre ;
• entraxe des solives ;
• continuité ou non sur plusieurs appuis ;
• conditions et longueurs d’appui ;
• assemblages avec les autres éléments.

Une poutre peut ainsi présenter une résistance suffisante tout en se déformant excessivement pour l’usage attendu. Les critères de résistance et de déformation doivent donc être examinés séparément.

La classe mécanique du bois doit par ailleurs correspondre au matériau réellement utilisé. Une section identique ne présente pas nécessairement les mêmes caractéristiques selon le bois, son classement et ses conditions d’emploi.

Comment vérifier les poteaux d’une terrasse sur pilotis ?

Les poteaux reprennent notamment les efforts verticaux transmis par les poutres, mais leur contrôle ne se limite pas à comparer leur section avec une charge de compression.

Plus un poteau est haut et élancé, plus sa stabilité devient importante. Le calcul doit notamment examiner :

• l’effort de compression ;
• la hauteur libre du poteau ;
• son élancement ;
• le risque de flambement ;
• son maintien en tête ;
• son maintien en pied ;
• les éventuels efforts horizontaux ;
• les assemblages avec les poutres et les fondations.

C’est l’une des raisons pour lesquelles une section de poteau recommandée pour une terrasse basse ne peut pas être transposée automatiquement à une terrasse située beaucoup plus haut.

Pourquoi le contreventement est-il indispensable ?

Une terrasse peut être suffisamment résistante pour reprendre les charges verticales tout en étant instable horizontalement. Le contreventement sert à empêcher ce comportement.

Selon la conception retenue, la stabilité peut faire intervenir :

• des diagonales ;
• des cadres ou portiques suffisamment rigides ;
• les liaisons entre poutres et poteaux ;
• les ancrages au niveau des fondations ;
• éventuellement la liaison au bâtiment lorsqu’elle est effectivement conçue pour transmettre ces efforts.

La stabilité doit être étudiée dans les deux directions principales de la terrasse. Installer quelques diagonales sans déterminer comment les efforts rejoignent les fondations ne constitue pas à lui seul une vérification du contreventement.

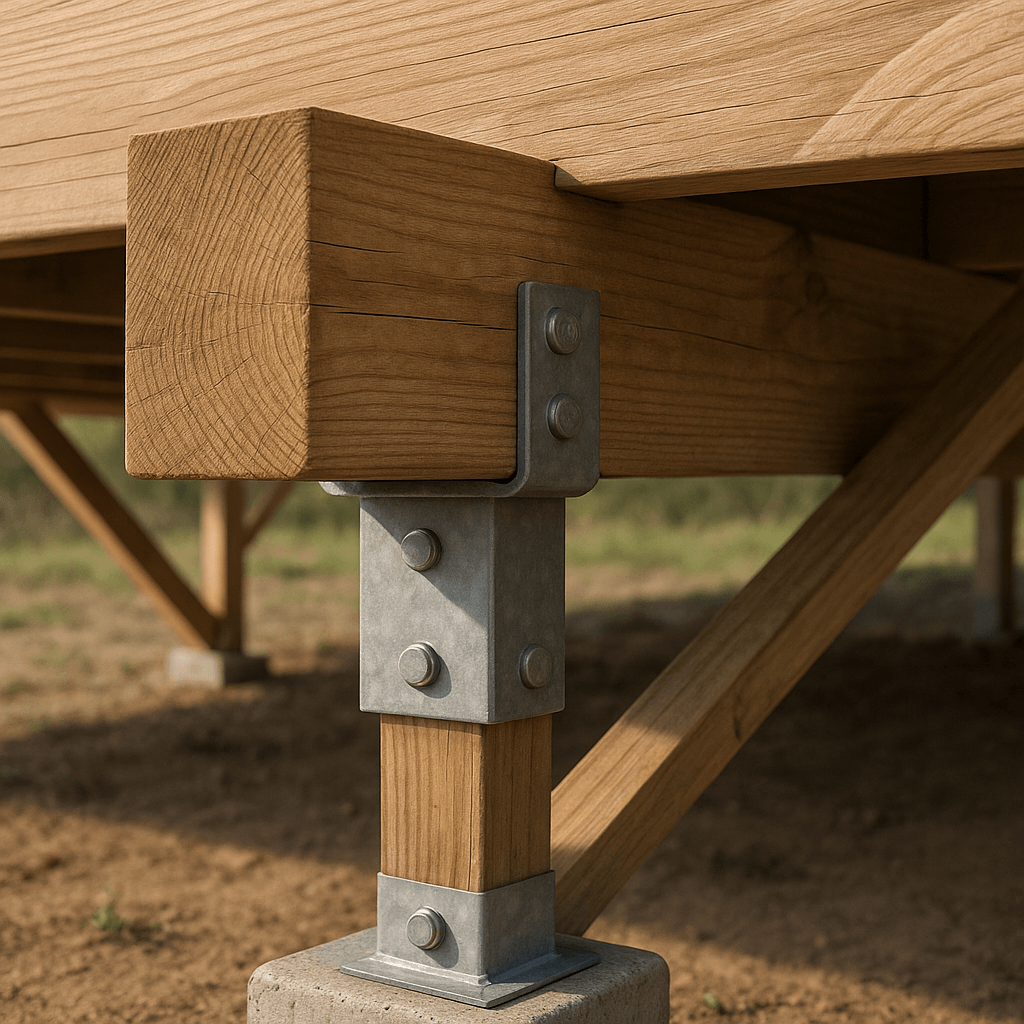

Comment vérifier les assemblages et les ancrages ?

Un assemblage ne se dimensionne pas uniquement en choisissant un nombre de vis ou de boulons. Les efforts doivent être transmis correctement d’une pièce à l’autre.

Il faut notamment examiner :

• les liaisons entre solives et poutres ;
• les assemblages entre poutres et poteaux ;
• les sabots et connecteurs ;
• les boulons, vis et autres organes de fixation ;
• les distances entre fixations ;
• les distances aux bords des pièces de bois ;
• les risques de fendage ou d’éclatement ;
• les platines de pied de poteau ;
• les ancrages dans le béton ;
• la protection des pièces métalliques contre la corrosion.

Les conditions extérieures doivent être prises en compte dans le choix des connecteurs. Une fixation mécaniquement adaptée mais insuffisamment protégée contre l’environnement extérieur peut perdre ses performances au cours du temps.

Le garde-corps et l’escalier doivent-ils entrer dans le calcul ?

Oui. Ces éléments ne doivent pas être ajoutés après le dimensionnement de la structure sans vérifier leur influence.

Un garde-corps transmet des efforts à ses points de fixation. Ces sollicitations peuvent concerner une solive de rive, une poutre ou un autre élément porteur selon le détail constructif retenu.

Un escalier possède également son poids propre et transmet des réactions à ses appuis. Sa connexion avec la terrasse doit donc être prévue dans la conception structurelle.

Une terrasse destinée à recevoir ultérieurement une couverture ou un équipement lourd doit également être étudiée en tenant compte de ce projet plutôt que modifiée après coup sans nouveau calcul.

Comment dimensionner les fondations d’une terrasse sur pilotis ?

Le calcul des fondations dépend à la fois des efforts transmis par la structure et des caractéristiques du terrain. Il est donc impossible de choisir correctement un plot ou une semelle en fonction de la seule dimension du poteau.

Il faut notamment examiner :

• la portance du terrain ;
• les tassements possibles ;
• l’hétérogénéité éventuelle du sol ;
• la pente ;
• la présence d’eau ;
• les conditions liées au gel ;
• les efforts verticaux ;
• les efforts horizontaux ;
• les éventuels efforts de soulèvement.

Une fondation doit non seulement transmettre au terrain la charge verticale du poteau, mais participer au système de stabilité prévu par le calcul.

L’ancrage doit donc être étudié en même temps que la fondation. Une platine de poteau peut reprendre une compression tout en devant également transmettre des sollicitations horizontales ou de soulèvement.

Lorsque le terrain est mal connu, en pente, remanié, proche d’un talus ou lorsque la terrasse est particulièrement haute ou sollicitée, une étude du sol peut être nécessaire pour déterminer des hypothèses de fondation adaptées.

Quelles normes interviennent dans le calcul d’une terrasse en bois ?

Le calcul structurel doit être effectué avec un référentiel cohérent et adapté au projet. En France, les Eurocodes constituent notamment des documents de référence pour le calcul des structures.

Selon les vérifications à réaliser, le calculateur peut notamment être amené à utiliser :

• l’Eurocode 0 – EN 1990, pour les bases de calcul des structures ;
• l’Eurocode 1 – EN 1991, pour les actions appliquées aux structures ;
• l’Eurocode 5 – EN 1995, pour le calcul des structures en bois ;
• les annexes nationales et documents complémentaires applicables au projet.

Pour une structure en bois, le dimensionnement ne consiste donc pas à comparer une charge brute avec une résistance unique. Le calcul tient notamment compte des propriétés du matériau, des actions considérées, des conditions d’utilisation et des différents états à vérifier.

Il faut éviter de mélanger des charges, coefficients, abaques ou sections provenant de référentiels différents sans vérifier leur compatibilité.

Peut-on choisir les sections avec un abaque en ligne ?

Un abaque ou un calculateur peut être utile pour explorer une hypothèse et comprendre l’influence d’une portée ou d’un entraxe. Il ne valide pas automatiquement une terrasse sur pilotis complète.

Un tableau donnant une section de solive ne vérifie pas nécessairement :

• les poutres principales ;
• les poteaux ;
• le flambement ;
• le contreventement ;
• les assemblages ;
• les garde-corps ;
• les ancrages ;
• les fondations ;
• la portance du terrain.

Il n’existe donc pas de section universelle de solive, de poutre ou de poteau valable pour toutes les terrasses sur pilotis.

Quelle autorisation d’urbanisme pour une terrasse sur pilotis ?

La conception structurelle et l’autorisation d’urbanisme sont deux sujets distincts. Avant de commander les matériaux ou de commencer les fondations, vérifiez les règles applicables à votre projet auprès de la mairie et dans les documents d’urbanisme locaux.

La formalité peut notamment dépendre des caractéristiques de la terrasse, de sa surface, de sa configuration, de son implantation et de la situation du terrain. Des règles particulières peuvent également exister dans certains secteurs protégés ou soumis à des contraintes locales.

Pour déterminer la procédure applicable, consultez les informations officielles de Service-Public.fr sur les autorisations d’urbanisme, puis vérifiez les règles propres à la parcelle auprès du service d’urbanisme lorsque le projet présente une particularité.

Il faut également contrôler :

• les règles d’implantation par rapport aux limites de propriété ;
• les éventuelles prescriptions du plan local d’urbanisme ;
• les contraintes particulières attachées au terrain ;
• la présence de réseaux enterrés avant les terrassements ;
• les conséquences d’une fixation dans la façade existante.

Une autorisation d’urbanisme ne constitue pas une validation structurelle. L’obtention d’une autorisation ne signifie pas que les solives, poutres, poteaux, assemblages ou fondations ont été dimensionnés.

Quel dossier transmettre à un bureau d’études structure ?

Plus les informations fournies sont précises, moins le calculateur doit travailler avec des hypothèses prises par défaut.

Préparez notamment :

• le plan de masse ;
• le plan coté de la terrasse ;
• les coupes avec les niveaux du bâtiment et du terrain ;
• la hauteur prévue des poteaux ;
• les portées et entraxes envisagés ;
• la position des différents appuis ;
• l’usage prévu de la terrasse ;
• les équipements ou charges particulières envisagés ;
• l’essence et la classe mécanique du bois souhaité ;
• les plans du garde-corps et de l’escalier ;
• les photos de la façade et du terrain ;
• les informations disponibles sur le sol ;
• le principe envisagé pour la liaison à la maison ;
• les contraintes liées aux réseaux enterrés.

Pour passer du projet au chantier, trois documents sont particulièrement importants :

1. une note de calcul indiquant les hypothèses, les charges, le modèle retenu et les principales vérifications ;
2. des plans d’exécution précisant les sections, les appuis, les assemblages, les ancrages et le contreventement ;
3. un détail des fondations cohérent avec les réactions calculées et les caractéristiques retenues pour le terrain.

Une fois les documents obtenus, comparez-les avec ce qui sera réellement construit : portée des solives, entraxes, classe du bois, nombre et position des poteaux, connecteurs, fondations et contreventement.

Une modification effectuée sur le chantier peut nécessiter une nouvelle vérification. Déplacer un poteau, augmenter une portée ou supprimer une diagonale ne constitue pas une simple adaptation esthétique : cela peut modifier le fonctionnement de toute la structure.

Questions fréquentes sur le calcul d’une terrasse sur pilotis

Peut-on calculer soi-même une terrasse sur pilotis ?

Il est possible de comprendre le cheminement des charges et de réaliser des calculs préliminaires pour préparer un projet. En revanche, le dimensionnement destiné à l’exécution doit prendre en compte l’ensemble de la structure, les matériaux, les assemblages, les fondations, le terrain et les règles de calcul applicables. Plus la terrasse est haute ou complexe, plus une validation structurelle est importante.

Comment déterminer l’entraxe des solives ?

L’entraxe ne peut pas être choisi indépendamment du reste de la structure. Il influence la largeur de plancher reprise par chaque solive et donc sa charge. Il dépend également du platelage, de la portée des solives, de leur section, de leur classe mécanique, de leurs appuis et des critères de résistance et de déformation.

Quelle section de solive pour une terrasse sur pilotis ?

Il n’existe pas de section universelle. Deux solives de même section peuvent avoir un comportement différent si leur portée, leur entraxe, leur classe mécanique, leurs charges ou leurs conditions d’appui diffèrent. Une section trouvée dans un tableau ne doit donc être utilisée que si toutes les hypothèses de ce tableau correspondent réellement au projet.

Quelle section de poteau choisir ?

La section dépend notamment de la charge transmise, de la hauteur libre du poteau, de son élancement, de la classe du bois, de ses conditions de maintien et du système de contreventement. La seule surface de la terrasse ne permet pas de choisir correctement les poteaux.

Peut-on utiliser un calculateur en ligne ?

Oui, pour explorer des hypothèses ou comprendre l’influence d’une portée, d’un entraxe ou d’une charge. En revanche, le résultat d’un calculateur portant uniquement sur les solives ne valide ni les poutres, ni les poteaux, ni les assemblages, ni le contreventement, ni les fondations.

Pourquoi le contreventement est-il indispensable ?

Le contreventement assure la stabilité horizontale de l’ouvrage. Une structure peut reprendre correctement les charges verticales tout en se déformant latéralement si aucun système continu ne transmet les actions horizontales jusqu’aux fondations.

Faut-il une étude de sol ?

Elle peut être nécessaire lorsque les caractéristiques du terrain sont insuffisamment connues ou que la configuration augmente les enjeux : terrasse haute, terrain en pente, proximité d’un talus, sol remanié, présence d’eau ou charges importantes. Les fondations ne doivent pas être choisies uniquement à partir de la dimension des poteaux.

Faire valider la structure avant de commander le bois

Un calcul de terrasse sur pilotis fiable suit toute la chaîne de transmission des efforts : platelage, solives, poutres, poteaux, contreventement, assemblages, ancrages, fondations et sol. Modifier un élément peut avoir des conséquences sur plusieurs autres parties de la structure.

Le pré-dimensionnement permet de comprendre le projet et de comparer différentes trames, mais il ne remplace pas la validation des sections et des détails constructifs. Les documents les plus utiles avant le chantier sont une note de calcul cohérente avec le projet réel, des plans d’exécution et un détail des fondations et des ancrages.

Si la terrasse est haute, présente de grandes portées, comporte un escalier ou un garde-corps fortement sollicité, est raccordée au bâtiment ou repose sur un terrain dont les caractéristiques sont incertaines, faites vérifier la structure complète avant de commander les éléments porteurs. Une section trouvée en ligne ne peut pas, à elle seule, garantir la stabilité d’une terrasse sur pilotis.
